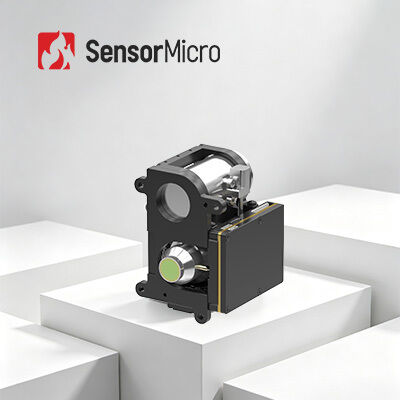

1280×1024 Rozdzielczość 7,5 μm Wielkość pikseli Moduł kamery o wysokiej czułości ochłodzonej do wykrywania dalekiego zasięgu
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | GAVIN GC1207HMG |
| Minimalne zamówienie | 1 kawałek |
| Cena | Zbywalny |
| Zasady płatności | T/T |
Szczegóły Produktu
| Rezolucja | 1280 × 1024/7,5 μm | Detektor podczerwieni NETD (23℃) | 25mk(F2/F3); 35mk(F4) |
|---|---|---|---|
| Rozmiar | 71×55×84mm | Waga | ≤360g |
| Długie fale | 3,7 μm ± 0,2 μm ~ 4,8 μm ± 0,2 μm | Soczewki podczerwone | 25mm/F2 |
| Podkreślić | Chłodzone moduły kamery 25mK,moduły kamery chłodzonej o wysokiej czułości,chłodzony detektor podczerwieni o rozdzielczości 640x512 |
||
opis produktu
Moduł kamery chłodzonej 1280x1024/7.5µm o wysokiej czułości do detekcji dalekiego zasięgu
Przegląd produktu
Rdzeń kamery termowizyjnej GAVIN GC1207HMG zawiera chłodzony detektor średniego pasma podczerwieni (MWIR) o wysokiej temperaturze pracy (HOT) 1280x1024/7.5µm. W porównaniu z tradycyjnymi rozwiązaniami MWIR 640x512/15µm, oferuje o połowę mniejszy rozmiar piksela i czterokrotnie wyższą rozdzielczość, co znacząco poprawia rozdzielczość przestrzenną i klarowność obrazu. W połączeniu z zaawansowanymi algorytmami przetwarzania obrazu, zapewnia szczegółowe obrazy termowizyjne w wysokiej rozdzielczości megapixelowej.
Przy tym samym polu widzenia, mały piksel 7.5µm umożliwia zastosowanie krótszych ogniskowych i bardziej kompaktowych konstrukcji układów optycznych. W połączeniu z technologią HOT, produkt wykazuje znaczące zalety pod względem SWaP (rozmiar, waga i moc), co czyni go szczególnie odpowiednim do zastosowań takich jak precyzyjna detekcja dalekiego zasięgu oraz platformy o ograniczonej przestrzeni.
Główne cechy
- Rozdzielczość megapixelowa, bardzo mały rozmiar piksela: Rozdzielczość 1280x1024 z algorytmami obrazu nowej generacji, w tym DRC, redukcja szumów 2D/3D i wzmocnienie krawędzi EE, dostarczając bezpośrednio obrazy termowizyjne w rozdzielczości megapixelowej. Przy tym samym FOV, mały rozmiar piksela 7.5µm umożliwia zastosowanie krótszych ogniskowych i bardziej kompaktowych konstrukcji układów optycznych, zwiększając elastyczność integracji.
- Technologia HOT, optymalizacja SWaP: Obsługa wysokiej temperatury pracy do 150 K, z czasem chłodzenia ≤4 min. Kompaktowy rozmiar tylko 71x55x84mm i lekka waga 360g.
- Bogate interfejsy, łatwa integracja: Wiele interfejsów obrazu: CameraLink/USB 3.0/GigE/HDMI/SDI/MIPI/Fiber. Elastyczne wyjście danych obrazu RAW/YUV.
Specyfikacje produktu
| Model | GAVIN GC1207HMG |
|---|---|
| Rozdzielczość | 1280x1024 |
| Rozmiar piksela | 7.5µm |
| Odpowiedź spektralna | 3.7µm±0.2µm~4.8µm±0.2µm |
| NETD detektora IR (23°C) | 25mk(F2/F3); 35mk(F4) |
| Częstotliwość odświeżania | 50Hz |
| Zoom cyfrowy | Ciągły zoom cyfrowy od 1x do 8x |
| Kierunek obrazu | Obrót poziomy/pionowy/po przekątnej |
| Algorytm obrazu | DRC, redukcja szumów obrazu 2D/3D, EE |
| Wideo cyfrowe | Standard: DVP Opcja: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Jednomodowy światłowód/Wielomodowy światłowód |
| Synchronizacja zewnętrzna | Standard: LV-TTL Opcja: RS422/LVDS |
| Komunikacja | Standard: USB2.0/LV-TTL Opcja: RS422/CAN/USB3.0/GigE |
| Zasilanie | 12V±1V |
| Stabilne zużycie energii (23°C) | ≤8W |
| Czas chłodzenia (23°C) | ≤4min |
| Rozmiar (mm) | 71x55x84 |
| Waga (g) | ≤360 |
| Temperatura pracy | -40°C~+71°C |
| Opcje obiektywów | Stała ogniskowa: 25mm/F2 Zoom ciągły: 15~300mm/F4 23~450mm/F4 |
Zastosowania przemysłowe
Chłodzony moduł kamery termowizyjnej GAVIN GC1207HMG jest szeroko stosowany w wielu dziedzinach, takich jak NDT, monitorowanie środowiska, nadzór dalekiego zasięgu, badania naukowe itp.
Standaryzowana obsługa
- Kompletna dokumentacja: Podręczniki produktu, przewodniki konfiguracji i referencje wyboru. Rozpocznij pracę bez zgadywania.
- Pomoc w rozwoju i testowaniu: Zintegrowane testy próbek, ocena wydajności i weryfikacja parametrów ułatwione.
- Zaawansowany zestaw narzędzi dla deweloperów: SDK, API, algorytmy i narzędzia do debugowania dla głębokiej integracji.
- Zdalne wsparcie techniczne: Wsparcie 24/7 - szybka reakcja i terminowe rozwiązywanie krytycznych problemów.
- Gwarancja: Oryginalne części i ścisłe przestrzeganie procesów w celu przywrócenia optymalnej wydajności.
Często zadawane pytania
Jaka jest różnica między obrazowaniem w słabym świetle, aktywnym IR i termowizyjnym?
Obrazowanie w słabym świetle wymaga światła naturalnego i przekształca obraz słabego światła naturalnego w ulepszony obraz elektroniczny za pomocą wzmacniacza obrazu; Aktywne IR aktywnie emituje światło podczerwone i wykorzystuje promień podczerwony odbity od celu. Ma bardzo słabe ukrycie; Obrazowanie termowizyjne nie wymaga żadnego światła i jest pasywnym noktowizorem na podczerwień, który wykrywa różnicę promieniowania podczerwonego między celami a otoczeniem lub różnymi częściami obiektu. Nie jest wpływane przez zmiany warunków oświetleniowych otoczenia, w nocy, a nawet we mgle, deszczu i innych trudnych warunkach.
Czy można zablokować obrazowanie termowizyjne?
W większości przypadków nie można. Ale promienie podczerwone nie przenikają przez ściany, a także szkło blokuje IR. Więc jeśli nie chcesz być wykryty, możesz ukryć się za szkłem lub ścianami, aby zablokować obrazowanie termowizyjne.
Co to jest detektor MCT/HgCdTe?
MCT, zwany również HgCdTe, odnosi się do tellurku rtęci i kadmu, który jest związkiem chemicznym tellurku kadmu (CdTe) i tellurku rtęci (HgTe) oraz powszechnym materiałem w fotodetektorach. Detektor MCT/HgCdTe jest detektorem fotoprzewodzącym, który działa w środowisku kriogenicznym i może wykrywać promieniowanie podczerwone. Jest bardziej czuły niż czujniki termiczne.
Co to jest detektor T2SL?
T2SL odnosi się do nadprzewodnika typu II (Type-II Superlattice), który jest sztucznym materiałem z okresowo ułożonymi heterozłączami o nanometrowej wielkości. Posiada wysoką jednorodność i doskonałe właściwości optyczne, takie jak duża masa elektronowa, duży współczynnik absorpcji i wysoka wydajność kwantowa. W porównaniu z detektorem podczerwieni MCT, detektor podczerwieni T2SL ma dobrą jednorodność materiału, niski koszt i podobną wydajność do detektora podczerwieni MCT w paśmie średnim i długim, ale ma wielkie zalety w paśmie bardzo długim.
