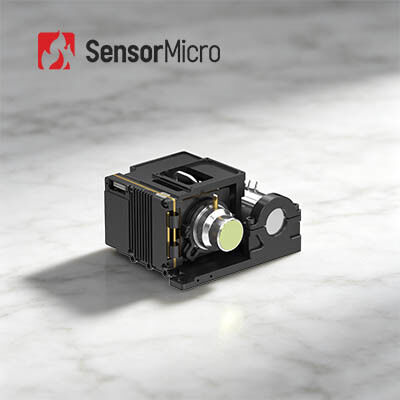

Wysokoprzepustkowy moduł termowizyjny MWIR 50Hz z rozdzielczością 1024×768 i technologią HOT
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | GAVIN GC1010HMG |
| Minimalne zamówienie | 1 kawałek |
| Cena | Zbywalny |
| Zasady płatności | T/T |
Szczegóły Produktu
| Typ | Chłodzony moduł kamery | Liczba klatek na sekundę | 50 Hz |
|---|---|---|---|
| Rezolucja | 1024 × 768/10 μm | Detektor podczerwieni NETD (23℃) | 20mK (F2); 25mK (F4) |
| Rozmiar | 87 × 94 × 54,5 mm | Średnia długość fali | 3,7 ~ 4,8 μm |
| Podkreślić | Moduł obrazowania termicznego MWIR 15um,Moduł obrazowania termicznego 100 Hz,Moduły kamer chłodzonych HgCdTe |
||
opis produktu
Moduł termowizyjny MWIR o wysokiej liczbie klatek na sekundę, chłodzony HOT 1024×768/10 µm
Przegląd produktu
Rdzeń kamery termowizyjnej GAVIN GC1010HMG wyposażony jest w chłodzony detektor średniopasmowej podczerwieni HOT o rozdzielczości 1024×768 i pikselach 10 µm. W porównaniu do GAVIN GC615HMG, większy FPA i mniejsza architektura pikseli poprawiają rozdzielczość przestrzenną i widoczność szczegółów, zapewniając wyraźniejsze obrazowanie termowizyjne. Wbudowane algorytmy przetwarzania obrazu nowej generacji dostarczają stabilne, wierne strumienie wideo.
Wykorzystując technologię HOT do pracy w wysokiej temperaturze 150 K (czas chłodzenia ≤ 4 min), urządzenie charakteryzuje się doskonałymi parametrami SWaP (rozmiar, waga i moc) dzięki wymiarom fizycznym 87×94×54,5 mm i wadze zaledwie 460 g. Dostępny jest kompleksowy zestaw interfejsów cyfrowych, w tym CameraLink, USB3.0, GigE, HDMI, SDI, MIPI i światłowody, a także konfigurowalne wyjście wideo RAW/YUV.
Zaprojektowany z myślą o bezproblemowej integracji z systemami, rdzeń ten doskonale nadaje się do urządzeń ręcznych, mobilnych ładunków użytecznych oraz misji ciągłego monitorowania na duże odległości, przy ścisłych ograniczeniach dotyczących objętości, wagi i zużycia energii.
Główne cechy
Najwyższa jakość dzięki większemu FPA i mniejszemu rozmiarowi piksela
- Opracowany w oparciu o duży, chłodzony detektor podczerwieni HOT MWIR o rozdzielczości 1024×768/10 µm, zapewniający wyraźne obrazy i szerokie pole widzenia
- Wyposażony w algorytmy przetwarzania obrazu nowej generacji, w tym DRC, redukcję szumów 2D/3D i wzmocnienie krawędzi EE, zapewniające doskonałą jakość obrazu
- Mniejszy rozmiar piksela 10 µm zapewnia wyższą rozdzielczość przestrzenną i lepszy stosunek sygnału do szumu
Optymalizacja SWaP dzięki technologii HOT
- Obsługa pracy w wysokiej temperaturze 150 K, z czasem chłodzenia ≤ 4 min
- Kompaktowe wymiary: 87×94×54,5 mm, niska waga: 460 g
Bogate interfejsy, łatwa integracja
- Obsługa interfejsów CameraLink/USB3.0/GigE/HDMI/SDI/MIPI/światłowodowych
- Elastyczne wyjście obrazu RAW/YUV
Specyfikacja produktu
| Model | GAVIN GC1010HMG |
|---|---|
| Rozdzielczość | 1024×768 |
| Rozmiar piksela | 10 µm |
| Odpowiedź spektralna | 3,7 µm ± 0,2 µm ~ 4,8 µm ± 0,2 µm |
| NETD detektora IR (23°C) | 20 mK (F2); 25 mK (F4) |
| Liczba klatek na sekundę | 50 Hz |
| Zoom cyfrowy | Ciągły zoom cyfrowy od 1× do 8× |
| Orientacja obrazu | Obrót poziomy/pionowy/po przekątnej |
| Algorytm obrazu | DRC, redukcja szumów obrazu 2D/3D, EE |
| Wideo analogowe | PAL/NTSC |
| Wideo cyfrowe | Standard: DVP/LVDS/USB2.0 Opcja: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/światłowód jednomodowy/światłowód wielomodowy |
| Synchronizacja zewnętrzna | Standard: LV-TTL Opcja: RS422/LVDS |
| Komunikacja | Standard: USB2.0/LV-TTL Opcja: RS422/CAN/USB3.0/GigE |
| Zasilanie | 12 V ± 1 V |
| Stałe zużycie energii (23°C) | ≤ 8 W |
| Czas chłodzenia (23°C) | ≤ 4 min |
| Wymiary (mm) | 87×94×54,5 |
| Waga (g) | ≤ 460 |
| Temperatura pracy | -40°C ~ +71°C |
| Opcje obiektywów | Stała ogniskowa: 25 mm/F2 |
Zastosowania przemysłowe
Moduł kamery termowizyjnej GAVIN GC1010HMG jest szeroko stosowany w wielu dziedzinach, takich jak NDT, monitorowanie środowiska, nadzór na duże odległości, badania naukowe itp.
Nasza linia produktów
- Wysoka czułość i doskonała wydajność
- Wiodąca na świecie technologia w branży podczerwieni
- Dostępne różne detektory podczerwieni – zarówno niechłodzone, jak i chłodzone, w różnych formatach i rozmiarach pikseli
- Produkcja masowa zapewniająca szybką dostawę – trzy linie produkcyjne o rocznej zdolności produkcyjnej do milionów detektorów
Często zadawane pytania
Czym jest obrazowanie termowizyjne podczerwieni?
Obrazowanie termowizyjne podczerwieni to metoda wykorzystująca promieniowanie podczerwone i energię cieplną do zbierania informacji o obiektach, w celu tworzenia ich obrazów lub uzyskiwania informacji o temperaturze obiektów, nawet w warunkach słabej widoczności.
W jakich branżach stosuje się detektory podczerwieni z płaszczyzną ogniskową?
Detektor podczerwieni z płaszczyzną ogniskową jest kluczowym elementem systemu obrazowania termowizyjnego i jest kluczem do wykrywania, identyfikacji i analizy informacji podczerwonych obiektów. Ma szerokie zastosowanie w transporcie, inspekcji, monitoringu bezpieczeństwa, meteorologii, medycynie i innych branżach.
Jakie są cechy chłodzonych i niechłodzonych detektorów podczerwieni z płaszczyzną ogniskową?
Detektory podczerwieni z płaszczyzną ogniskową można podzielić na chłodzone i niechłodzone. Chłodzony detektor podczerwieni działa w niskotemperaturowym środowisku próżniowym z wysoką czułością i może rozróżniać subtelniejsze różnice temperatur, podczas gdy niechłodzony detektor podczerwieni z płaszczyzną ogniskową nie wymaga środowiska kriogenicznego i może pracować w temperaturze pokojowej.
Jak wybrać odpowiedni obiektyw do kamery termowizyjnej podczerwieni?
- Standardowy obiektyw może być używany do normalnych celów w odpowiedniej odległości
- Obiektyw teleobiektywowy nadaje się do obiektów, które są stosunkowo małe i wymagają oglądania z dużej odległości
- Aby zobaczyć więcej szczegółów obiektów z bliskiej odległości, lepszy jest obiektyw szerokokątny
- Obiektyw makro służy do oglądania bardzo małych obiektów z bliskiej odległości, takich jak obwody scalone
