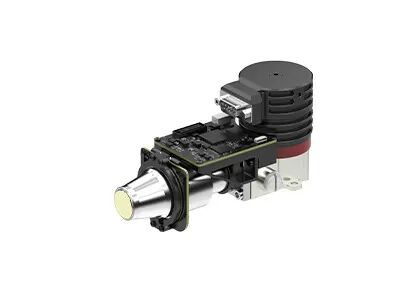

Moduły kamery chłodzonej EYAS330 MWIR Rdzeń kamery na podczerwień 320x256 30μM

Miejsce pochodzenia Wuhan, prowincja Hubei, Chiny
Nazwa handlowa GST
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu EYAS330
Minimalne zamówienie 1 kawałek
Cena Negotiable
Zasady płatności L/C, T/T

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Rozmiar 142x58,5x71mm Rezolucja 320x256 / 30μm
NETD ≤9mK Średnia długość fali 3,7 ~ 4,8 μm
Charakterystyka Łatwa integracja Rodzaj Chłodzone moduły AD
High Light

Chłodzone moduły kamery EYAS 330

,

chłodzone moduły kamery RoHS

,

rdzeń kamery na podczerwień 320x256

Zostaw wiadomość
opis produktu

Moduły kamery chłodzonej EYAS330 MWIR Rdzeń kamery na podczerwień 320x256 30μM

Opis produktu



Chłodzone moduły AD serii EYAS mają funkcję przedwzmacniacza do konwersji sygnału analogowego z chłodzonych detektorów IR na cyfrowy strumień wideo.Jest dostępny z różnymi formatami rozdzielczości i różnymi pasmami fal.EYAS330 należy do rodziny EYAS z wbudowanym detektorem MWIR 320x256/30μm i chłodnicą Dewara RS058.



Global Sensor Technology specjalizuje się w projektowaniu, produkcji, sprzedaży i marketingu detektorów termowizyjnych i modułów podczerwieni.Firma zajmuje powierzchnię 30 tysięcy metrów kwadratowych z 20 tysiącami metrów kwadratowych clean roomu, co może zapewnić klientom stabilne dostawy produktów podczerwieni.



Główne cechy



- Łatwy w rozwoju i integracji

- Wyjście interfejsu Cameralink 16-bitowe surowe dane, kontrola portu szeregowego

- Zintegrowana struktura, wymiary są zgodne z detektorem

- Zasilanie pojedyncze 5V

- Zdolny do przechwytywania poruszającego się celu z dużą prędkością



Specyfikacja produktu



Model EYAS330
Wydajność detektora IR
Rezolucja 320x256
Skok pikseli 30μm
Kriochłodziarka RS058
Zakres widmowy 3,7 μm (4,8 μm MW)
Czas chłodzenia (25°C) ≤6 min
Optymalna NETD (20°C) ≤9mK
Tryb pracy
Częstotliwość wyświetlania klatek 1~200Hz Regulowany
Tryb pracy Migawka;tryb integracji ITR/IWR;tryb Windows;Przeciw kwitnieniu
Specyfikacja elektryczna
Standardowy interfejs zewnętrzny QSH 60pin
Wideo cyfrowe Cameralink: wyprowadzanie 16-bitowych nieprzetworzonych danych
Synchronizacja zewnętrzna CC1: Zewnętrzna synchronizacja INT/ramki;CC2: Zewnętrzna synchronizacja MC
Komunikacja Port szeregowy Cameralink: TFG +/-, TC +/-;9600bps
Zasilacz 1-kanałowy panel obrazowania: 5V
1-kanałowy kriocooler: 24 V
Stabilne zużycie energii 7W
Wymiar (mm) 142×58,5×71
Waga ≤680g
Temperatura pracy -40°C ~ +60°C
Wielkość wibracji Wibracje: Szybki transport montowany na pojeździe GJB
Wstrząs: Fala półsinusoidalna, 40 g 11 ms, 3 osie 6 kierunków 3 razy każdy



Zastosowania przemysłowe



Moduł termowizyjny EYAS330 jest szeroko stosowany w wielu obszarach, takich jak system zdalnego monitorowania, system poprawy widzenia w locie, ładunek wieloczujnikowy itp.



Moduły kamery chłodzonej EYAS330 MWIR Rdzeń kamery na podczerwień 320x256 30μM 0



Nasza linia produktów



Moduły kamery chłodzonej EYAS330 MWIR Rdzeń kamery na podczerwień 320x256 30μM 1



Często zadawane pytania



1. Co to jest obrazowanie termowizyjne w podczerwieni?

Obrazowanie w podczerwieni to metoda wykorzystująca promieniowanie podczerwone i energię cieplną do zbierania informacji o obiektach.Zgodnie z różnicą promieniowania między obiektem a środowiskiem tła oraz różnicą promieniowania każdej części samego obiektu, obraz termowizyjny w podczerwieni może pokazywać fluktuację promieniowania każdej części sceny, pokazując w ten sposób charakterystykę sceny.



2. Jakie są zastosowania termowizji w podczerwieni?

Pomiar temperatury i obrazowanie w każdych warunkach pogodowych to dwie podstawowe funkcje technologii obrazowania w podczerwieni.Produkty opracowane w oparciu o te dwie technologie są szeroko stosowane w elektroenergetyce, bezpieczeństwie i monitoringu, produkcji przemysłowej, badaniach naukowych, leczeniu i innych tradycyjnych dziedzinach.



3. Co to jest termowizja w podczerwieni?
W naturze promienie podczerwone mogą promieniować wszystkie obiekty, których temperatura jest wyższa od zera bezwzględnego (-273 ℃).Używając detektora kamery na podczerwień do pomiaru różnicy temperatur promieniowania podczerwonego między samym celem a tłem, można uzyskać różne obrazy podczerwone, które są również nazywane obrazami termicznymi.

4. Jak działają detektory podczerwieni?
Promieniowanie podczerwone emitowane przez cel wchodzi w zakres wykrywania detektora termicznego, następnie detektor podczerwieni przekształca sygnał promieniowania o różnym natężeniu na odpowiedni sygnał elektryczny, a następnie poprzez wzmocnienie i obróbkę wideo tworzy obraz w podczerwieni, który może być obserwowany przez gołymi oczami.

5. Jakie są zalety chłodzonych detektorów podczerwieni?
Schłodzony detektor płaszczyzny ogniskowej na podczerwień działa w niskiej temperaturze, którą zapewnia chłodnica Dewara (ddc).Ma wysoką czułość i potrafi odróżnić bardziej subtelną różnicę temperatur niż niechłodzony detektor podczerwieni.Może wykrywać, identyfikować i rozpoznawać obiekty z bardzo dużej odległości, oddalonej o ponad dziesięć kilometrów.Konstrukcja detektora chłodzonego jest bardzo złożona, co skutkuje stosunkowo wysokim kosztem niż detektora niechłodzonego.
