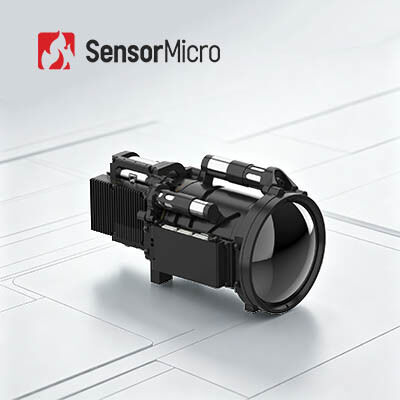

Chłodzony moduł kamery termowizyjnej na podczerwień HOT MWIR o rozdzielczości 640x512 i odstępie pikseli 15 μm

  • Cooled HOT MWIR Infrared Thermal Camera Module with 640x512 Resolution and 15μm Pixel Pitch
  • Cooled HOT MWIR Infrared Thermal Camera Module with 640x512 Resolution and 15μm Pixel Pitch
Miejsce pochodzenia Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu GAVINA GC615HMG
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności T/T
Szczegóły Produktu
Typ Rdzeń kamery na podczerwień chłodzony HOT MWIR Rezolucja 640x512 / 15μm
Detektor podczerwieni NETD (23℃) 20mK (F4) Rozmiar 71×55×84mm
Średnia długość fali 3,7 μm ± 0,2 μm ~ 4,8 μm ± 0,2 μm Charakterystyka Łatwa integracja
Podkreślić

Chłodzone moduły kamery 30um

,

320x256 30um chłodzone moduły kamery

,

moduł kamery na podczerwień OEM
Zostaw wiadomość
opis produktu
Chłodzony moduł kamery termowizyjnej na podczerwień HOT MWIR 640x512 / 15μm
Przegląd produktu

GAVIN GC615HMG to pracujący w wysokich temperaturach, chłodzony MWIR rdzeń kamery na podczerwień, zbudowany w oparciu o detektor FPA o rozdzielczości 640 × 512 i rozstawie pikseli 15 μm. Wykorzystując zaawansowane algorytmy DRC, redukcji szumów 2D/3D i ulepszania krawędzi, moduł zapewnia obrazowanie termowizyjne o wysokiej przejrzystości, niskim poziomie szumów i wysokiej wierności. Zastrzeżona technologia HOT obsługuje maksymalną temperaturę roboczą 150 K i szybkie chłodzenie ≤ 3 min 30 s, zachowując jednocześnie zoptymalizowane parametry SWaP: rozmiar 71 × 55 × 84 mm, waga 350 g i typowy pobór mocy 7 W.

Główne cechy
  • Główny nurt FPA, wyraźne obrazowanie- Opracowany w oparciu o wielkoformatowy, chłodzony detektor podczerwieni HOT MWIR o wymiarach 640×512/15μm, charakteryzujący się doskonałą wszechstronnością. Wyposażony w algorytmy przetwarzania obrazu nowej generacji, w tym DRC, redukcję szumów 2D/3D i wzmocnienie krawędzi, zapewniające doskonałą klarowność obrazu.
  • Technologia HOT Wiodąca optymalizacja SWaP- Obsługuje pracę w wysokiej temperaturze do 150 K z czasem chłodzenia ≤3min30s. Kompaktowa konstrukcja: wymiary 71 × 55 × 84 mm, waga 350 g i pobór mocy 7 W.
  • Bogate interfejsy, łatwa integracja- Obsługuje interfejsy CameraLink/USB 3.0/GigE/HDMI/SDI/MIPI/Fibre z elastycznymi opcjami wyjścia obrazu RAW/YUV.
Specyfikacje produktu
Model GAVINA GC615HMG
Wskaźniki wydajności Rozdzielczość: 640×512
Rozmiar piksela: 15μm
Chłodnica kriogeniczna: RS058
Odpowiedź widmowa: 3,7 μm ± 0,2 μm ~ 4,8 μm ± 0,2 μm
Detektor podczerwieni NETD (23℃): 20mK (F4)
Przetwarzanie obrazu Liczba klatek na sekundę: 50 Hz (F4) / 30 Hz (F5,5)
Zoom cyfrowy: ciągły zoom cyfrowy od 1× do 8×
Kierunek obrazu: Odwróć w poziomie/pionie/ukośnie
Algorytm obrazu: DRC, redukcja szumów obrazu 2D/3D, EE
Elektryczny Wideo analogowe: PAL/NTSC
Cyfrowe wideo: Standard: DVP/LVDS/USB2.0
Opcja: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/światłowód jednomodowy/światłowód wielomodowy
Synchronizacja zewnętrzna: Standard: LV-TTL, Opcja: RS422/LVDS
Komunikacja: Standard: USB2.0/LV-TTL, Opcja: RS422/CAN/USB3.0/GigE
Zasilanie: 12V±1V
Stały pobór mocy (23℃): ≤7W
Czas chłodzenia (23 ℃): ≤3min30s
Fizyczny Rozmiar: 71×55×84mm
Waga: ≤350g
Temperatura pracy: -40 ℃ ~ + 71 ℃
Opcje soczewek optycznych Stała ostrość: 25 mm/F2
Zoom ciągły: 18~275mm/F5.5, 110~1100mm/F5.5, 15~300mm/F4, 23~450mm/F4
Zastosowania przemysłowe
Moduł obrazowania termowizyjnego GAVIN GC615HMG jest szeroko stosowany w wielu obszarach, w tym w NDT, monitorowaniu środowiska, nadzorze dalekiego zasięgu, badaniach naukowych i innych zastosowaniach przemysłowych.
Nasze zalety
  • Personalizacja produktu- Dostosuj konfiguracje i dostosuj algorytmy, aby spełnić wymagania specyficzne dla branży
  • Wsparcie techniczne i szkolenia na miejscu- Zapewnij głównym klientom praktyczną konfigurację systemu i szkolenie operacyjne
  • Wspólne innowacje na rzecz nowych produktów i rynków- Współpraca z klientami w celu wspólnego opracowywania innowacyjnych rozwiązań w zakresie aplikacji na podczerwień
Często zadawane pytania
1. W jakich branżach stosuje się detektory podczerwieni z płaszczyzną ogniskową?
Detektor płaszczyzny ogniskowej podczerwieni jest głównym elementem systemów obrazowania termowizyjnego i jest niezbędny do wykrywania, identyfikacji i analizowania informacji o obiektach w podczerwieni. Ma szerokie zastosowanie w ruchu drogowym, inspekcji, monitorowaniu bezpieczeństwa, meteorologii, medycynie i innych gałęziach przemysłu.
2. Jaka jest charakterystyka chłodzonych i niechłodzonych detektorów płaszczyzny ogniskowej podczerwieni?
Detektory płaszczyzny ogniskowej podczerwieni dzielą się na chłodzone i niechłodzone. Chłodzone detektory podczerwieni działają w środowiskach próżniowych o niskiej temperaturze z dużą czułością i potrafią rozróżnić bardziej subtelne różnice temperatur. Niechłodzone detektory płaszczyzny ogniskowej podczerwieni pracują w temperaturze pokojowej i nie wymagają środowiska kriogenicznego.
3. Jak działają detektory podczerwieni?
Promieniowanie podczerwone emitowane przez cele wchodzi w zasięg wykrywania detektora termicznego. Detektor podczerwieni przekształca sygnały promieniowania o różnym natężeniu na odpowiednie sygnały elektryczne, które są następnie wzmacniane i przetwarzane w celu uzyskania obrazów w podczerwieni widocznych gołym okiem.
4. Jakie są zalety chłodzonych detektorów podczerwieni?
Chłodzone detektory płaszczyzny ogniskowej podczerwieni działają w niskich temperaturach zapewnianych przez chłodnice Dewara detektorów (DDC). Oferują wysoką czułość i potrafią rozróżnić bardziej subtelne różnice temperatur niż czujki niechłodzone. Potrafią wykrywać, identyfikować i rozpoznawać obiekty z odległości przekraczającej dziesięć kilometrów. Złożona konstrukcja detektorów chłodzonych powoduje stosunkowo wyższe koszty w porównaniu z detektorami niechłodzonymi.
