Moduły kamery chłodzonej OEM 320x256 30μm Moduł kamery na podczerwień

Miejsce pochodzenia Wuhan, prowincja Hubei, Chiny
Nazwa handlowa GST
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu EYAS330
Minimalne zamówienie 1 kawałek
Cena Negotiable
Zasady płatności L/C, T/T

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Rodzaj Chłodzone moduły AD Rezolucja 320x256 / 30μm
NETD ≤9mK ROZMIAR 142x58,5x71mm
Średnia długość fali 3,7 ~ 4,8 μm Charakterystyka Łatwa integracja
High Light

Chłodzone moduły kamery 30um

,

320x256 30um chłodzone moduły kamery

,

moduł kamery na podczerwień OEM

Zostaw wiadomość
opis produktu

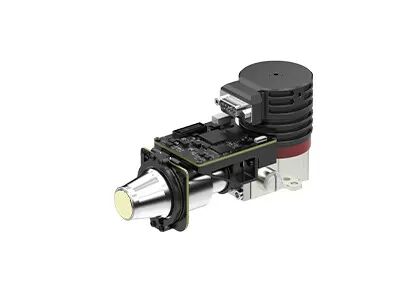

Moduł kamery chłodzonej EYAS330



EYAS330 MWIR 320x256 / 30μm chłodzone moduły AD, moduł kamery termowizyjnej na podczerwień



Opis produktu



Chłodzone moduły AD serii EYAS mają funkcję przedwzmacniacza do konwersji sygnału analogowego z chłodzonych detektorów IR na cyfrowy strumień wideo.Jest dostępny z różnymi formatami rozdzielczości i różnymi pasmami fal.EYAS330 należy do rodziny EYAS z wbudowanym detektorem MWIR 320x256/30μm i chłodnicą Dewara RS058.



Global Sensor Technology specjalizuje się w projektowaniu, produkcji, sprzedaży i marketingu detektorów termowizyjnych i modułów podczerwieni.Firma zajmuje powierzchnię 30 tysięcy metrów kwadratowych z 20 tysiącami metrów kwadratowych clean roomu, co może zapewnić klientom stabilne dostawy produktów podczerwieni.



Do tej pory dostarczaliśmy naszym klientom różne dojrzałe i stabilne rozwiązania termowizyjne w podczerwieni.Dzięki chłodzonemu modułowi AD serii EYAS klienci OEM mogą łatwo przeprowadzić szybkie testy akceptacyjne detektorów GST, rozpocząć szybki rozwój wtórny i znacznie obniżyć koszty ich rozwoju.



Główne cechy



- Łatwy w rozwoju i integracji

- Wyjście interfejsu Cameralink 16-bitowe surowe dane, kontrola portu szeregowego

- Zintegrowana struktura, wymiary są zgodne z detektorem

- Zasilanie pojedyncze 5V

- Zdolny do przechwytywania poruszającego się celu z dużą prędkością



Specyfikacja produktu



Model EYAS330
Wydajność detektora IR
Rezolucja 320x256
Skok pikseli 30μm
Kriochłodziarka RS058
Zakres widmowy 3,7 μm (4,8 μm MW)
Czas chłodzenia (25°C) ≤6 min
Optymalna NETD (20°C) ≤9mK
Tryb pracy
Częstotliwość wyświetlania klatek 1~200Hz Regulowany
Tryb pracy Migawka;tryb integracji ITR/IWR;tryb Windows;Przeciw kwitnieniu
Specyfikacja elektryczna
Standardowy interfejs zewnętrzny QSH 60pin
Wideo cyfrowe Cameralink: wyprowadzanie 16-bitowych nieprzetworzonych danych
Synchronizacja zewnętrzna CC1: Zewnętrzna synchronizacja INT/ramki;CC2: Zewnętrzna synchronizacja MC
Komunikacja Port szeregowy Cameralink: TFG +/-, TC +/-;9600bps
Zasilacz 1-kanałowy panel obrazowania: 5V
1-kanałowy kriocooler: 24 V
Stabilny pobór mocy 7W
Wymiar (mm) 142×58,5×71
Waga ≤680g
Temperatura pracy -40°C ~ +60°C
Wielkość wibracji Wibracje: Szybki transport montowany na pojeździe GJB
Wstrząs: Fala półsinusoidalna, 40 g 11 ms, 3 osie 6 kierunków 3 razy każdy



Zastosowania przemysłowe



Moduł termowizyjny EYAS330 jest szeroko stosowany w wielu obszarach, takich jak system zdalnego monitorowania, system poprawy widzenia w locie, ładunek wieloczujnikowy itp.



Moduły kamery chłodzonej OEM 320x256 30μm Moduł kamery na podczerwień 0



Nasze atuty



Moduły kamery chłodzonej OEM 320x256 30μm Moduł kamery na podczerwień 1





Często zadawane pytania



1. W jakich branżach stosowane są detektory podczerwieni z matrycą ogniskową?

Podczerwony detektor płaszczyzny ogniskowej jest podstawowym elementem systemu obrazowania termicznego i jest kluczem do wykrywania, identyfikacji i analizy informacji w podczerwieni o obiektach.Ma szerokie zastosowanie w ruchu drogowym, inspekcjach, monitoringu bezpieczeństwa, meteorologii, medycynie i innych branżach.



2. Jakie są cechy chłodzonego i niechłodzonego detektora płaszczyzny ogniskowej na podczerwień?

Podczerwone detektory płaszczyzny ogniskowej można podzielić na chłodzony detektor płaszczyzny ogniskowej na podczerwień i niechłodzony detektor płaszczyzny ogniskowej na podczerwień.Chłodzony detektor podczerwieni działa w próżni w niskiej temperaturze z wysoką czułością i może rozróżniać bardziej subtelne różnice temperatur, podczas gdy niechłodzony detektor płaszczyzny ogniskowej podczerwieni nie potrzebuje środowiska kriogenicznego i może pracować w temperaturze pokojowej.


3. Jak działają detektory podczerwieni?
Promieniowanie podczerwone emitowane przez cel wchodzi w zakres wykrywania detektora termicznego, następnie detektor podczerwieni przekształca sygnał promieniowania o różnym natężeniu na odpowiedni sygnał elektryczny, a następnie poprzez wzmocnienie i obróbkę wideo tworzy obraz w podczerwieni, który może być obserwowany przez gołymi oczami.

4. Jakie są zalety chłodzonych detektorów podczerwieni?
Schłodzony detektor płaszczyzny ogniskowej na podczerwień działa w niskiej temperaturze, którą zapewnia chłodnica Dewara (ddc).Ma wysoką czułość i potrafi odróżnić bardziej subtelną różnicę temperatur niż niechłodzony detektor podczerwieni.Może wykrywać, identyfikować i rozpoznawać obiekty z bardzo dużej odległości, oddalonej o ponad dziesięć kilometrów.Konstrukcja detektora chłodzonego jest bardzo złożona, co skutkuje stosunkowo wysokim kosztem niż detektora niechłodzonego.
