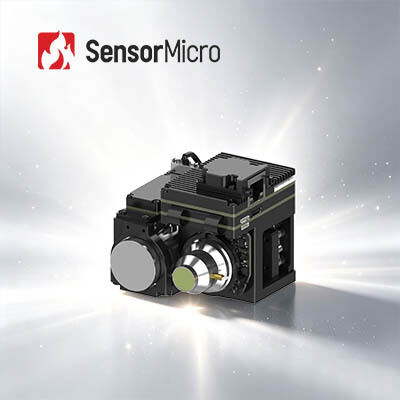

640x512 Rozdzielczość 15μm Wielkość pikseli MWIR Moduł chłodzony w podczerwieni do szybkiej integracji

  • 640x512 Resolution 15μm Pixel Size MWIR Cooled Infrared Module for Fast Integration
  • 640x512 Resolution 15μm Pixel Size MWIR Cooled Infrared Module for Fast Integration
Miejsce pochodzenia Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu GAVINA GC615HMG
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności L/C, T/T
Szczegóły Produktu
Rezolucja 640x512 / 15μm Detektor podczerwieni NETD (23℃) 20mK (F4)
Zakres widmowy 3,7 μm ± 0,2 μm ~ 4,8 μm ± 0,2 μm Liczba klatek na sekundę 50 Hz (F4) / 30 Hz (F5,5)
Czas chłodzenia (23 ℃) ≤3min30s Stały pobór mocy (23 ℃) ≤7 W
Podkreślić

Moduły kamery chłodzonej 15uM

,

moduły kamery chłodzonej 640x512

,

rdzeń kamery RS058 T2SL LWIR
Zostaw wiadomość
opis produktu
Moduł na podczerwień chłodzony MWIR 640x512 / 15μm do szybkiej integracji
Przegląd produktu

Odblokuj doskonałą wydajność obrazowania w podczerwieni w średnich falach dzięki chłodzonemu rdzeniowi kamery GAVIN GC615HMG. Wyposażony w wiodący w branży wielkoformatowy detektor HOT 640 × 512/15 μm i ulepszoną technologię przetwarzania obrazu, rejestruje każdy subtelny szczegół termiczny z oszałamiającą przejrzystością i stabilnością.

Łamząc kompromis między jakością obrazowania a przenośnością, innowacyjna konstrukcja HOT zapewnia szybką reakcję chłodzenia, ultrakompaktowe rozmiary i niskie zużycie energii, znacznie zmniejszając obciążenie systemu i zużycie energii. Wszechstronna kompatybilność interfejsów i elastyczne tryby wyjściowe obrazu znacznie upraszczają rozwój wtórny i integrację systemu.

Niezależnie od tego, czy chodzi o przenośne urządzenia kieszonkowe, ładunki mobilne w powietrzu/pojazdach, czy projekty długotrwałego monitorowania 24 godziny na dobę, 7 dni w tygodniu, GC615HMG niezmiennie zapewnia niezawodne i precyzyjne obrazowanie w podczerwieni w złożonych środowiskach aplikacji.

Główne cechy
Główny nurt FPA, wyraźne obrazowanie
  • Opracowany w oparciu o wielkoformatowy, chłodzony detektor podczerwieni HOT MWIR o wymiarach 640×512/15μm, oferujący doskonałą wszechstronność
  • Wyposażony w algorytmy przetwarzania obrazu nowej generacji, w tym DRC, redukcję szumów 2D/3D i wzmocnienie krawędzi (EE), zapewniające wyraźniejsze obrazy
Technologia HOT Wiodąca optymalizacja SWaP
  • Obsługuje pracę w wysokiej temperaturze do 150 K, z czasem chłodzenia ≤ 3min30s
  • Kompaktowy rozmiar: 71×55×84 mm, waga: 350g, pobór mocy: 7W
Bogate interfejsy, łatwa integracja
  • Obsługuje interfejsy CameraLink/USB 3.0/GigE/HDMI/SDI/MIPI/światłowód
  • Elastyczne wyjście obrazu RAW/YUV
Specyfikacje produktu
Model GAVINA GC615HMG
Wskaźniki wydajności Rozdzielczość: 640×512
Rozmiar piksela: 15μm
Chłodnica kriogeniczna: RS058
Odpowiedź widmowa: 3,7 μm ± 0,2 μm ~ 4,8 μm ± 0,2 μm
Detektor podczerwieni NETD (23℃): 20mK (F4)
Przetwarzanie obrazu Liczba klatek na sekundę: 50 Hz (F4) / 30 Hz (F5,5)
Zoom cyfrowy: ciągły zoom cyfrowy od 1× do 8×
Kierunek obrazu: Odwróć w poziomie/pionie/ukośnie
Algorytm obrazu: DRC, redukcja szumów obrazu 2D/3D, EE
Elektryczny Wideo analogowe: PAL/NTSC
Cyfrowe wideo: Standard: DVP/LVDS/USB2.0
Opcja: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/światłowód jednomodowy/światłowód wielomodowy
Synchronizacja zewnętrzna: Standard: LV-TTL
Opcja: RS422/LVDS
Komunikacja: Standardowo: USB2.0/LV-TTL
Opcja: RS422/CAN/USB3.0/GigE
Zasilanie: 12V±1V
Stały pobór mocy (23℃): ≤7W
Czas chłodzenia (23 ℃): ≤3min30s
Fizyczny Rozmiar (mm): 71×55×84
Waga (g): ≤350
Temperatura pracy: -40 ℃ ~ + 71 ℃
Soczewka optyczna Stała ostrość: 25 mm/F2
Zoom ciągły: 18~275mm/F5.5 110~1100mm/F5.5 15~300mm/F4 23~450mm/F4
Zastosowania przemysłowe
Moduł termowizyjny GAVIN GC615HMG jest szeroko stosowany w wielu obszarach, takich jak NDT, monitorowanie środowiska, nadzór dalekiego zasięgu, badania naukowe itp.
Standardowa usługa
Kompletna dokumentacja

Instrukcje produktów, przewodniki konfiguracji i odniesienia do wyboru. Zacznij bez zgadywania.

Pomoc w rozwoju i testowaniu

Łatwe zintegrowane testowanie próbek, ocena wydajności i weryfikacja parametrów.

Zaawansowany zestaw narzędzi dla programistów

Zestawy SDK, interfejsy API, algorytmy i narzędzia do debugowania umożliwiające głęboką integrację.

Zdalna pomoc techniczna

Wsparcie 24 godziny na dobę, 7 dni w tygodniu — szybka reakcja i terminowe rozwiązywanie krytycznych problemów.

Gwarancja

Oryginalne części i ścisłe przestrzeganie procesu w celu przywrócenia optymalnej wydajności.

Często zadawane pytania
Co to jest termowizja w podczerwieni?

W naturze wszystkie obiekty, których temperatura jest wyższa od zera absolutnego (-273℃), mogą emitować promienie podczerwone. Wykorzystując detektor kamery na podczerwień do pomiaru różnicy temperatury promieniowania podczerwonego pomiędzy samym celem a tłem, można uzyskać różne obrazy w podczerwieni, zwane także obrazami termowizyjnymi.

Jak działają detektory podczerwieni?

Promieniowanie podczerwone emitowane przez cel wchodzi w zasięg wykrywania detektora termicznego, następnie detektor podczerwieni przekształca sygnał promieniowania o różnym natężeniu na odpowiedni sygnał elektryczny, a następnie poprzez wzmocnienie i obróbkę wideo tworzy obraz w podczerwieni widoczny gołym okiem.

Jakie są zalety chłodzonych detektorów podczerwieni?

Chłodzony detektor płaszczyzny ogniskowej podczerwieni pracuje w niskiej temperaturze, którą zapewnia chłodnica Dewara (ddc) detektora. Ma wysoką czułość i potrafi rozróżnić bardziej subtelną różnicę temperatur niż niechłodzony detektor podczerwieni. Potrafi wykrywać, identyfikować i rozpoznawać obiekty z bardzo dużej odległości, wynoszącej ponad dziesięć kilometrów. Konstrukcja chłodzonego detektora jest bardzo złożona, co skutkuje stosunkowo wysokim kosztem w porównaniu z detektorem niechłodzonym.
