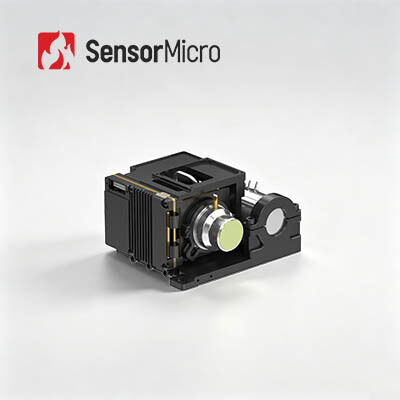

Moduł cieplny chłodzony z wykrywaczem podczerwieni MWIR o pojemności 1024×768/10μm, wyposażony w działanie w wysokiej temperaturze i kompaktowy projekt lekkiej wagi

  • Cooled Thermal Module with 1024×768/10μm MWIR Infrared Detector Featuring HOT High-Temperature Operation and Compact Lightweight Design
Miejsce pochodzenia Wuhan, prowincja Hubei, Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu GAVIN GC1010HMG
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności T/T
Szczegóły Produktu
Rezolucja 1024 × 768/10 μm Detektor podczerwieni NETD (23℃) 20mK (F2); 25mK (F4)
Zakres widmowy 3,7 ~ 4,8 μm MW Liczba klatek na sekundę 50 Hz
Rozmiar 87 × 94 × 54,5 mm Waga ≤460g
Podkreślić

Detektor podczerwieni MCT MWIR

,

Chłodzony moduł termowizyjny 15um

,

Chłodzony moduł termowizyjny MCT 640x512
Zostaw wiadomość
opis produktu
Chłodzony moduł termowizyjny HOT z detektorem podczerwieni MWIR 1024×768/10 µm
Przegląd produktu

Poznaj chłodzony rdzeń kamery termowizyjnej MWIR GAVIN GC1010HMG HOT. Zbudowany w oparciu o detektor o wysokiej rozdzielczości 1024×768/10 µm, przewyższa poprzednie modele dzięki ulepszonemu odwzorowaniu szczegółów, wynikającemu z rozszerzonej matrycy i zminiaturyzowanych pikseli. Zintegrowane najnowocześniejsze algorytmy, takie jak DRC, redukcja szumów 2D/3D i wzmacnianie krawędzi, zapewniają wyjątkową jakość obrazu termowizyjnego.

Jego technologia pracy w wysokiej temperaturze HOT zapewnia niezwykłą optymalizację SWaP, umożliwiając kompaktową, lekką konstrukcję i niskie zużycie energii. Obsługując interfejsy CameraLink, USB3.0, GigE, HDMI i wiele innych, z możliwością wyboru wyjścia RAW/YUV, GC1010HMG jest optymalnym rozwiązaniem do obrazowania termowizyjnego dla sprzętu ręcznego, mobilnych platform ładunkowych i długotrwałego nadzoru wymagającego wykrywania na duże odległości w ograniczonej przestrzeni instalacyjnej.

Główne cechy
Doskonała jakość dzięki większej matrycy FPA i mniejszemu rozmiarowi piksela
  • Opracowany w oparciu o dużą matrycę detektora podczerwieni MWIR HOT o wymiarach 1024×768/10 µm, zapewniającą wyraźne obrazy i szerokie pole widzenia
  • Wyposażony w algorytmy przetwarzania obrazu nowej generacji, w tym DRC, redukcję szumów 2D/3D i wzmacnianie krawędzi EE, zapewniające doskonałą jakość obrazu
  • Mniejszy rozmiar piksela 10 µm zapewnia wyższą rozdzielczość przestrzenną i lepszy stosunek sygnału do szumu
Optymalizacja SWaP dzięki technologii HOT
  • Obsługuje pracę w wysokiej temperaturze 150 K, z czasem chłodzenia ≤ 4 min
  • Kompaktowy rozmiar: 87×94×54,5 mm, lekki: 460 g
Bogate interfejsy, łatwa integracja
  • Obsługuje interfejsy CameraLink/USB3.0/GigE/HDMI/SDI/MIPI/światłowodowe
  • Elastyczne wyjście obrazu RAW/YUV
Specyfikacje produktu
Model GAVIN GC1010HMG
Wskaźniki
Rozdzielczość 1024×768
Rozmiar piksela 10 µm
Odpowiedź spektralna 3,7 µm ± 0,2 µm ~ 4,8 µm ± 0,2 µm
NETD detektora IR (23°C) 20 mK (F2); 25 mK (F4)
Przetwarzanie obrazu
Częstotliwość odświeżania 50 Hz
Zoom cyfrowy Ciągły zoom cyfrowy od 1× do 8×
Orientacja obrazu Odwracanie poziome/pionowe/po przekątnej
Algorytm obrazu DRC, redukcja szumów obrazu 2D/3D, EE
Elektryczne
Wideo analogowe PAL/NTSC
Wideo cyfrowe Standard: DVP/LVDS/USB2.0
Opcja: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/jednomodowy światłowód/wielomodowy światłowód
Synchronizacja zewnętrzna Standard: LV-TTL
Opcja: RS422/LVDS
Komunikacja Standard: USB2.0/LV-TTL
Opcja: RS422/CAN/USB3.0/GigE
Zasilanie 12 V ± 1 V
Stałe zużycie energii (23°C) ≤ 8 W
Czas chłodzenia (23°C) ≤ 4 min
Rozmiar (mm) 87×94×54,5
Waga (g) ≤ 460
Temperatura pracy -40°C ~ +71°C
Obiektyw optyczny
Opcje obiektywów Stała ostrość: 25 mm/F2
Zastosowania przemysłowe
  • NDT (Badania nieniszczące)
  • Monitorowanie środowiska
  • Nadzór na duże odległości
  • Badania naukowe
Korzyści z portfolio produktów
Zróżnicowane portfolio produktów

Szeroka gama formatów produktów, w tym detektory podczerwieni, rdzenie kamer i moduły, spełniające różne wymagania integracyjne.

Bogata różnorodność produktów

Wiele rozdzielczości matrycy, rozmiarów pikseli, zakresów fal i kombinacji opcji obiektywów zapewnia większą elastyczność dla różnorodnych zastosowań.

Wybitna wydajność

Wyraźne obrazowanie, kompaktowy rozmiar, niskie zużycie energii, wysoka czułość i duża niezawodność – zaprojektowane do pracy w szerokim zakresie wyzwań środowiskowych.

Łatwa integracja

Wiele opcji interfejsów ułatwia integrację i umożliwia szybki rozwój w wielu dziedzinach zastosowań.

Często zadawane pytania
Co to jest czułość termiczna?

Czułość termiczna, zwana również NETD (Noise Equivalent Temperature Difference), jest kluczowym parametrem oceny kamer termowizyjnych pracujących w średnim (MWIR) i długim (LWIR) zakresie fal. Jest ona bezpośrednio związana z klarownością mierzoną przez kamerę termowizyjną. Jest to wartość liczbowa reprezentująca stosunek sygnału do szumu różnicy temperatur, mierzona w miliKelwinach (mK). Im mniejsza wartość czułości termicznej, tym wyższa czułość i tym wyraźniejszy obraz.

Jakie są zastosowania termowizji?

Pomiar temperatury i obrazowanie w każdych warunkach pogodowych to dwie podstawowe funkcje technologii termowizji podczerwonej. Produkty opracowane w oparciu o te dwie technologie są szeroko stosowane w bezpieczeństwie i monitoringu, inspekcji przemysłowej, gaszeniu pożarów, konserwacji predykcyjnej, ADAS, zapobieganiu epidemiom, AIoT itp.
