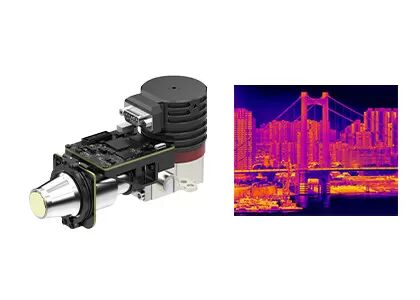

Moduł cieplny chłodzony z wykrywaczem podczerwieni MWIR MCT o wymiarach 640x512 / 15 μm
| Miejsce pochodzenia | Wuhan, prowincja Hubei, Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | GAVIN615B |
| Minimalne zamówienie | 1 kawałek |
| Cena | negotiable |
| Zasady płatności | L/C, T/T |
Szczegóły Produktu
| Rezolucja | 640x512 / 15μm | NETD | ≤20mk |
|---|---|---|---|
| Zakres widmowy | 3,7 ~ 4,8 μm MW | Ramka klatek | 50 Hz/100 Hz |
| Rozmiar | 125x92x67mm | Waga | ≤650g |
| Podkreślić | Detektor podczerwieni MCT MWIR,chłodzony moduł termiczny 15uM,chłodzony moduł termiczny MCT 640x512 |
||
opis produktu
Moduł cieplny chłodzony z wykrywaczem podczerwieni MWIR MCT 640x512 / 15μM
GAVIN615B Moduł kamery MWIR o schłodzeniu
GAVIN615B Kompaktowy moduł kamery chłodzonej MWIR o niskim zużyciu energii 640x512 / 15μm
Opis produktu
GAVIN615B to chłodzony moduł obrazowania termicznego średniej fali opracowany przez SensorMicro. Składa się z wykrywacza IR MWIR 640x512 / 15μm HgCdTe z chłodnikiem RS046,Elektronika sprzętowa i różne algorytmy przetwarzania obrazu są również wbudowane już do prezentowania ostrych i przejrzystych obrazów termicznych.
Wykonfigurowany z chłodnikiem kryo RS046, GAVIN615B ma bardzo kompaktowy rozmiar, wymiary 125x92x67 mm i wagę poniżej 650 g. Stabilne zużycie energii wynosi zaledwie 12w.Z przemysłowym standardowym interfejsem łącza kamer, kamerę podczerwoną lub integratora systemu mogą łatwo zaprojektować lub zintegrować własną kompletną kamerę w oparciu o moduł obrazowania termicznego GAVIN615B.
Główne cechy
- Wysoka wrażliwość, NETD≤20mK
- Wykrycie dalekiego zasięgu.
- regulowana częstotliwość obrazu
- Łatwa integracja z systemem
Specyfikacja produktu
| Model | GAVIN615B |
| Wydajność detektora IR | |
| Rozstrzygnięcie | 640x512 |
| Wskaźnik pikseli | 15 μm |
| Kryochłodnik | RS046 |
| Zakres widmowy | 30,7 μm ≈ 4,8 μm MW |
| Czas chłodzenia (20°C) | ≤7min |
| NETD (20°C) | ≤ 20mK |
| Przetwarzanie obrazu | |
| Prędkość obrazu | 50 Hz/100 Hz |
| Tryb przyciemniania | Liniowy/Histogram/Mieszany |
| Cyfrowe powiększenie | ×1/×2/×4 |
| Kierunek obrazu | Zwrot poziomo/pionowo/diagonalnie |
| Algorytm obrazu | NUC/AGC/IDE |
| Specyfikacja elektryczna | |
| Standardowy interfejs zewnętrzny | J30JZ 25pin |
| Wideo analogowe | PAL |
| Digitalne wideo | 16 bitów RAW/YUV: 16 bitów DVP/Cameralink Output |
| Sync zewnętrzny | /Synchronizacja zewnętrzna: /Poziom RS422 |
| Komunikacja | RS422, 115200bps |
| Zasilanie | 20~28VDC |
| Stabilne zużycie energii | 12W |
| Rozmiar (mm) | 125x92x67 |
| Waga | ≤ 650 g |
| Temperatura działania | -40°C ~ +60°C |
| Wielkość wibracji | Wibracje: GJB Wyroby transportowe transportu dużych prędkości Wstrząs: Półsinusowa fala, 40 g 11 ms, 3 osi 6 kierunku 3 razy każdy |
| Soczewki optyczne | |
| Opcjonalna soczewka | Ciągłe powiększanie 60~240mm/F4 15 ~ 300 mm/F4 21~420mm/F4 35~690mm/F4 |
Zastosowania przemysłowe
Moduł kamery termicznej w podczerwieni GAVIN615B jest szeroko stosowany w wielu dziedzinach, takich jak system zdalnego monitorowania, system wzmacniania wizji lotu, ładunek wielosensorny itp.
Różnorodne portfolio produktów
Szeroki zakres formatów produktów, w tym detektory podczerwone, rdzenie kamer i moduły w celu spełnienia różnych wymagań integracyjnych.
Bogata różnorodność produktów
Wielokrotne rozdzielczości, rozmiary pikseli, pasma fali i kombinacje opcji soczewek zapewniają większą elastyczność dla różnych zastosowań.
Wyjątkowe osiągnięcia
Wyraźne obrazy, kompaktowy rozmiar, niskie zużycie energii, wysoka wrażliwość i duża niezawodność, zaprojektowane do działania w szerokim zakresie wyzwań środowiskowych.
Łatwa integracja
Wielokrotne opcje interfejsu ułatwiają integrację i umożliwiają szybki rozwój w wielu dziedzinach zastosowań.
Często zadawane pytanie
1Co to jest wrażliwość termiczna?
Czułość termiczna, nazywana również NETD (Noise Equivalent Temperature Difference), jest kluczowym parametrem oceny kamer termowizyjnych średnich fal (MWIR) i długich fal (LWIR).Jest bezpośrednio związana z jasnością mierzoną przez aparat termograficznyJest to wartość liczbowa reprezentująca stosunek sygnału do hałasu różnicy temperatury i mierzona w mili Kelvin (mK).Im wyższa wrażliwość, tym wyraźniejszy obraz.
2Jakie zastosowania ma obrazowanie termiczne?
Pomiar temperatury i obrazowanie w każdą pogodę to dwie podstawowe funkcje technologii obrazowania termicznego podczerwonego.Produkty opracowane na podstawie tych dwóch technologii są szeroko stosowane w zakresie bezpieczeństwa i monitorowania, ładunki użyteczne dronów, inspekcja przemysłowa, gaśnictwo, konserwacja predykcyjna, system ADAS, zapobieganie epidemiom, AIoT itp.
