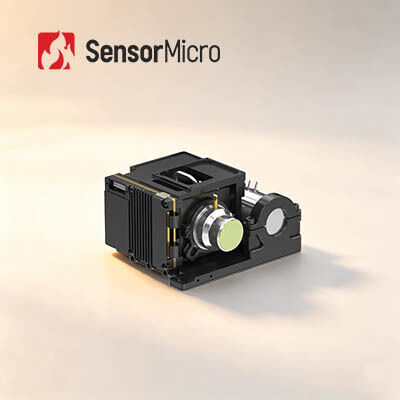

1024×768 Rozdzielczość 10μm Wielkość pikseli Chłodzony moduł termiczny podczerwony do monitorowania dalekiego zasięgu

  • 1024×768 Resolution 10μm Pixel Size Cooled Infrared Thermal Module for Long Range Monitoring
Miejsce pochodzenia Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu GAVIN GC1010HMG
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności T/T
Szczegóły Produktu
Rezolucja 1024 × 768/10 μm Liczba klatek na sekundę 50 Hz
Detektor podczerwieni NETD (23℃) 20mK(F2); 25mK(F4) Zakres widmowy 3,7 ~ 4,8 μm
Rozmiar 87 × 94 × 54,5 mm Waga ≤460g
Podkreślić

15um MWIR Chłodzony Moduł Termowizyjny

,

Chłodzony Moduł Termowizyjny z Materiału MCT

,

Chłodzone Moduły Kamer z Zespołem Chłodzenia Dewara
Zostaw wiadomość
opis produktu
10 µm 1024×768 Chłodzony moduł termowizyjny HOT MWIR do monitorowania dalekiego zasięgu
Przegląd produktu

Chłodzony rdzeń kamery termowizyjnej GAVIN GC1010HMG wyposażony jest w detektor HOT MWIR o rozdzielczości 1024×768 i pikselach 10 µm. Dzięki większej matrycy FPA i mniejszym pikselom w porównaniu do modelu GC615HMG, przechwytuje ostrzejsze obrazy z bogactwem szczegółów. Zasilany zaawansowanymi algorytmami przetwarzania obrazu nowej generacji, konsekwentnie generuje stabilne, najwyższej jakości obrazy termowizyjne. Wykorzystując technologię HOT, moduł osiąga wyjątkową wydajność SWaP, charakteryzując się zmniejszonymi wymiarami, mniejszą wagą i niższym zużyciem energii. Wyposażony w bogate cyfrowe interfejsy wideo i elastyczne tryby wyjścia obrazu, ten łatwy do integracji rdzeń pasuje do systemów ręcznych, mobilnych ładunków powietrznych i zastosowań w długoterminowym monitorowaniu, doskonale nadając się do kompaktowych projektów priorytetyzujących miniaturyzację, efektywność energetyczną i detekcję na duże odległości.

Główne cechy
  • Najwyższa jakość dzięki większej matrycy FPA i mniejszemu rozmiarowi piksela
    • Opracowany w oparciu o wielkoformatowy chłodzony detektor termowizyjny HOT MWIR 1024×768/10 µm, zapewniający wyraźne obrazy i szerokie pole widzenia
    • Wyposażony w algorytmy przetwarzania obrazu nowej generacji, w tym DRC, redukcję szumów 2D/3D i wzmocnienie krawędzi EE dla najwyższej jakości obrazu
    • Mniejszy rozmiar piksela 10 µm zapewnia wyższą rozdzielczość przestrzenną i lepszy stosunek sygnału do szumu
  • Optymalizacja SWaP dzięki technologii HOT
    • Obsługuje pracę w wysokiej temperaturze 150 K, z czasem chłodzenia ≤ 4 min
    • Kompaktowy rozmiar: 87×94×54,5 mm, lekki: 460 g
  • Bogate interfejsy, łatwa integracja
    • Obsługuje interfejsy CameraLink/USB3.0/GigE/HDMI/SDI/MIPI/światłowodowe
    • Elastyczne wyjście obrazu RAW/YUV
Specyfikacje produktu
Model GAVIN GC1010HMG
Rozdzielczość 1024×768
Rozmiar piksela 10 µm
Odpowiedź spektralna 3,7 µm ± 0,2 µm ~ 4,8 µm ± 0,2 µm
NETD detektora IR (23℃) 20 mK (F2); 25 mK (F4)
Częstotliwość odświeżania 50 Hz
Zoom cyfrowy Ciągły zoom cyfrowy od 1× do 8×
Orientacja obrazu Odwracanie poziome/pionowe/po przekątnej
Algorytm obrazu DRC, redukcja szumów obrazu 2D/3D, EE
Wideo analogowe PAL/NTSC
Wideo cyfrowe Standard: DVP/LVDS/USB2.0
Opcja: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/jednomodowy światłowód/wielomodowy światłowód
Synchronizacja zewnętrzna Standard: LV-TTL
Opcja: RS422/LVDS
Komunikacja Standard: USB2.0/LV-TTL
Opcja: RS422/CAN/USB3.0/GigE
Zasilanie 12 V ± 1 V
Stałe zużycie energii (23℃) ≤ 8 W
Czas chłodzenia (23℃) ≤ 4 min
Rozmiar (mm) 87×94×54,5
Waga (g) ≤ 460
Temperatura pracy -40℃ ~ +71℃
Obiektyw optyczny Stała ogniskowa: 25 mm/F2
Zastosowania przemysłowe

Moduł termowizyjny GAVIN GC1010HMG jest szeroko stosowany w wielu dziedzinach, takich jak NDT, monitorowanie środowiska, nadzór dalekiego zasięgu, badania naukowe itp.

Nasza linia detektorów podczerwieni

Własne technologie detektorów podczerwieni

  • 8-calowe niechłodzone detektory podczerwieni VOx 0,11 µm
  • 8-calowe chłodzone detektory podczerwieni MCT 0,5 µm
  • 8-calowe chłodzone detektory podczerwieni T2SL 0,5 µm

Wydajność produkcji i zalety

  • 6 milionów samodzielnie opracowanych detektorów podczerwieni rocznie
  • Zakład produkcji półprzewodników o powierzchni 30 000 m²
  • Powierzchnia pomieszczeń czystych 20 000 m²
Często zadawane pytania
Co to jest czułość termiczna?

Czułość termiczna, zwana również NETD (Noise Equivalent Temperature Difference), jest kluczowym parametrem oceny kamer termowizyjnych średniego (MWIR) i dalekiego (LWIR) pasma. Jest ona bezpośrednio związana z klarownością mierzoną przez kamerę termowizyjną. Jest to wartość liczbowa reprezentująca stosunek sygnału do szumu różnicy temperatur, mierzona w miliKelwinach (mK). Im niższa wartość czułości termicznej, tym wyższa czułość i tym wyraźniejszy obraz.

Jakie są zastosowania termowizji?

Pomiar temperatury i obrazowanie w każdych warunkach pogodowych to dwie podstawowe funkcje technologii termowizji podczerwonej. Produkty opracowane w oparciu o te dwie technologie są szeroko stosowane w bezpieczeństwie i monitoringu, inspekcji przemysłowej, gaszeniu pożarów, konserwacji predykcyjnej, ADAS, zapobieganiu epidemiom, AIoT itp.
