Moduł AD chłodzony, rozdzielczość 640x512, rozmiar piksela 15 µm, regulowana częstotliwość odświeżania 1-120 Hz do obrazowania termowizyjnego

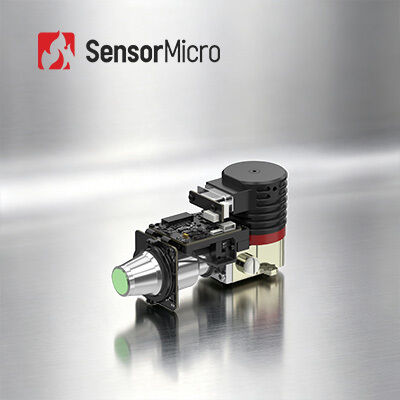

  • 640x512 Resolution 15μm Pixel Size Cooled AD Module with 1~120Hz Adjustable Frame Rate for Thermal Imaging
Miejsce pochodzenia Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu EYAS G615MA
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności T/T
Szczegóły Produktu
Rezolucja 640x512 / 15μm Liczba klatek na sekundę 1 ~ 120 Hz, regulowane
Detektor podczerwieni NETD (23℃) 16mK(F2); 18mK(F4) Zakres widmowy 3,7 μm ± 0,2 μm ~ 4,8 μm ± 0,2 μm
Rozmiar 142×59×78 mm Waga ≤650g
Podkreślić

Moduł AD chłodzony 640x512

,

moduł AD chłodzony detektorem podczerwieni

,

akcelerator do chłodzonego detektora podczerwieni
Zostaw wiadomość
opis produktu
Akcelerator dla chłodzonego detektora podczerwieni 640x512/15 µm Moduł AD z chłodzeniem
Przegląd produktu

Chłodzony moduł AD z chłodzonym detektorem podczerwieni MCT MWIR 640x512 / 15 µm do szybkiej integracji

Chłodzone moduły AD serii EYAS G oferują funkcjonalność przedwzmacniacza do konwersji sygnałów analogowych z chłodzonych detektorów IR na cyfrowe strumienie wideo. Dostępne w różnych formatach rozdzielczości i pasmach fal.

Chłodzony moduł AD EYAS G615MA integruje chłodzony detektor podczerwieni MWIR 640×512/15 µm z płytką drukowaną AD i kriochłodziarką Stirlinga RS058. Konwertuje analogowe sygnały wyjściowe na cyfrowe strumienie wideo, jednocześnie zapewniając moc napędową i czasowanie sterowania, umożliwiając klientom OEM szybkie testowanie i weryfikację detektorów, upraszczając procesy integracji i przyspieszając postęp prac rozwojowych.

Dzięki chłodzonym modułom AD serii EYAS G, integratorzy OEM mogą przeprowadzać szybkie testy odbiorcze detektorów podczerwieni SensorMicro, inicjować szybki rozwój wtórny i skracać cykle rozwojowe modułów i kompletnych produktów opartych na chłodzonych detektorach podczerwieni.

Główne cechy
  • Konwersja analogowo-cyfrowa, przyspieszony rozwój - Oparte na chłodzonych detektorach podczerwieni MWIR 640x512 ze zintegrowanym obwodem AD do konwersji analogowo-cyfrowej i spójnymi wymiarami detektora
  • Chłodzona podczerwień średniego pasma dla wysokiej wszechstronności - Chłodzenie średniego pasma z doskonałą spójnością, stabilnym dostarczaniem i mainstreamową rozdzielczością dla szerokiej adaptowalności
  • Doskonała wydajność, łatwa integracja - Interfejs Cameralink wyprowadza 16-bitowe surowe dane z kontrolą portu szeregowego, regulowaną wysoką częstotliwością klatek od 1 do 120 Hz do przechwytywania szybko poruszających się celów
Specyfikacje produktu
Model EYAS G615MA
Wskaźniki
Rozdzielczość 640×512
Rozmiar piksela 15 µm
Odpowiedź spektralna 3.7 µm ± 0.2 µm ~ 4.8 µm ± 0.2 µm
NETD detektora IR (23°C) 16mK (F2); 18mK (F4)
Tryb pracy
Częstotliwość klatek 1~ 120 Hz, regulowana
Tryb pracy Migawka
Tryby integracji ITR/IWR Anti-blooming, tryb okna
Elektryczne
Standardowy interfejs zewnętrzny 60pin: 37201-SM060-032W1R01
5pin: A1257WR-S-5P-LCP
Wideo cyfrowe 16-bitowy CameraLink (tryb CameraLink Base)
Synchronizacja zewnętrzna CC1: Zewnętrzna synchronizacja klatek
Komunikacja CameraLink UART (domyślnie) / RS232 (konfigurowalny)
Prędkość transmisji: 9600 bps (domyślnie)
Zasilanie Płytka AD: 5V
Kriochłodziarka: 24V
Stabilne zasilanie (23°C) ≤8.5W
Czas chłodzenia (23°C) ≤6min30s
Rozmiar (mm) 142×59×78
Waga (g) ≤650
Temperatura pracy -40°C ~ +71°C
Zastosowania przemysłowe

Moduł termowizyjny EYAS G615MA jest szeroko stosowany w wielu dziedzinach, w tym w NDT, monitorowaniu środowiska, obserwacji dalekiego zasięgu, badaniach naukowych i innych.

Nasza linia detektorów podczerwieni
  • Wysoka czułość i doskonała wydajność - Wiodąca na świecie technologia w branży podczerwieni
  • Dostępne różne detektory podczerwieni - Zarówno niechłodzone, jak i chłodzone detektory IR w różnych formatach i rozmiarach pikseli
  • Produkcja masowa zapewniająca szybką dostawę - Trzy linie produkcyjne o rocznej zdolności produkcyjnej do milionów detektorów
Często zadawane pytania
Co to jest czułość termiczna?

Czułość termiczna, zwana również NETD (Noise Equivalent Temperature Difference), jest kluczowym parametrem oceny kamer termowizyjnych średniego (MWIR) i długiego (LWIR) pasma. Jest ona bezpośrednio związana z klarownością mierzoną przez termowizor. Jest to wartość liczbowa reprezentująca stosunek sygnału do szumu różnicy temperatur, mierzona w miliKelwinach (mK). Im niższa wartość czułości termicznej, tym wyższa czułość i tym wyraźniejszy obraz.

Jaka jest różnica między niechłodzonymi a chłodzonymi detektorami IR?

Obecnie na rynku dostępne są dwa rodzaje sensorów termowizyjnych: chłodzone i niechłodzone. Niechłodzone detektory IR pracują w temperaturze otoczenia i opierają się na technologii półprzewodnikowej, co umożliwia produkcję masową przy niewielkich rozmiarach i niskich kosztach. Są one szeroko stosowane w urządzeniach przenośnych/ręcznych/mobilnych. Chłodzone detektory IR są pakowane w jednostki, które utrzymują bardzo niskie temperatury za pomocą kriochłodziarek. Są one większe, droższe i mniej niezawodne niż niechłodzone sensory ze względu na złożone systemy chłodzenia. Jednak systemy chłodzone oferują niesamowitą czułość i zazwyczaj współpracują z optyką o długiej ogniskowej do misji dalekiego zasięgu.
