xRezolucja | 640x512 / 15μm | Kriochłodziarka | RS058 |
---|---|---|---|
NETD | ≤17mK | Zakres spektralny | 3,7 ~ 4,8 μm |
ROZMIAR | 147x58,5x71mm | Waga | ≤680g |
High Light | Moduł AD chłodzony 640x512,moduł AD chłodzony detektorem podczerwieni,akcelerator do chłodzonego detektora podczerwieni |

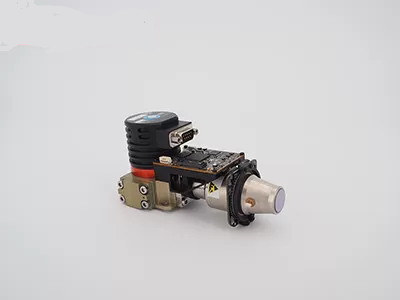

Akcelerator do chłodzonego detektora podczerwieni 640x512 chłodzonego modułu AD
Chłodzony moduł AD z chłodzonym detektorem podczerwieni 640x512/15μm MCT MWIR do szybkiej integracji
Chłodzone moduły AD serii EYAS mają funkcję przedwzmacniacza do konwersji sygnału analogowego z chłodzonych detektorów IR na cyfrowy strumień wideo.Jest dostępny z różnymi formatami rozdzielczości i różnymi pasmami fal.EYAS615A należy do rodziny EYAS z chłodzonym detektorem MWIR 640x512/15μm i zintegrowanym kriocoolerem RS058.
Dzięki chłodzonemu modułowi AD serii EYAS klienci OEM mogą łatwo przeprowadzić szybki test akceptacyjny detektorów podczerwieni GST, rozpocząć szybki rozwój wtórny i skrócić okres rozwoju modułów i kompletnych produktów opartych na chłodzonych detektorach podczerwieni.
Global Sensor Technology specjalizuje się w projektowaniu, produkcji, sprzedaży i marketingu detektorów termowizyjnych i modułów podczerwieni.Możemy zapewnić naszym klientom różnorodne rozwiązania termowizyjne na podczerwień, które skracają czas wtórnego rozwoju i znacznie obniżają koszty dla klientów.
Wysokowydajny chłodzony detektor podczerwieni
• Wysoka czułość termiczna przy typowej NETD≤17mk
Łatwy w rozwoju i integracji
• Interfejs Cameralink wyprowadza 16-bitowe dane surowe, sterowanie portem szeregowym
• Zintegrowana struktura, która ma spójny wymiar z detektorem
Uchwyć cel poruszający się z dużą prędkością
• Częstotliwość ramki wyjściowej jest regulowana w zakresie 1~120Hz
Model | EYAS615A |
Wydajność detektora IR | |
Rezolucja | 640x512 |
Skok pikseli | 15μm |
Kriochłodziarka | RS058 |
Zakres widmowy | 3,7 μm (4,8 μm MW) |
Czas chłodzenia (25°C) | ≤6min |
Optymalna NETD (20°C) | ≤17mK |
Tryb pracy | |
Częstotliwość wyświetlania klatek | 1~120Hz Regulowany |
Tryb pracy | Migawka;tryb integracji ITR/IWR;Tryb Windows;Przeciw kwitnieniu |
Specyfikacja elektryczna | |
Standardowy interfejs zewnętrzny | QSH 60 pin |
Wideo cyfrowe | Cameralink: wyprowadzanie 16-bitowych nieprzetworzonych danych |
Synchronizacja zewnętrzna | CC1: Zewnętrzna synchronizacja INT/ramki;CC2: Zewnętrzna synchronizacja MC |
Komunikacja | Port szeregowy Cameralink: TFG +/-, TC +/-;9600bps |
Zasilacz | 1-kanałowy panel obrazowania: 5V 1-kanałowy kriocooler: 24V |
Stabilne zużycie energii | 7W |
Wymiar (mm) | 147×58,5×71 |
Waga | ≤680g |
Temperatura pracy | -40°C ~ +60°C |
Wielkość wibracji | Wibracje: Szybki transport montowany na pojeździe GJB Wstrząs: Fala półsinusoidalna, 40g 11 ms, 3 osie 6 kierunków 3 razy każdy |
Moduł termowizyjny EYAS615A jest szeroko stosowany w wielu obszarach, takich jak system zdalnego monitorowania, system poprawy widzenia w locie, ładunek wieloczujnikowy itp.
1. Co to jest czułość termiczna?
Czułość termiczna, zwana również NETD (Noise Equivalent Temperature Difference), jest kluczowym parametrem do oceny kamer termowizyjnych fal średniofalowych (MWIR) i fal długich (LWIR).Jest to bezpośrednio związane z klarownością mierzoną przez kamerę termowizyjną.Jest to wartość liczbowa reprezentująca stosunek sygnału do szumu różnicy temperatur i mierzona w milikelwinach (mK).Im mniejsza wartość czułości termicznej, tym wyższa czułość i wyraźniejszy obraz.
2. Jaka jest różnica między niechłodzonymi i chłodzonymi detektorami podczerwieni?
Obecnie na rynku dostępne są dwa rodzaje czujników termowizyjnych na podczerwień, chłodzone i niechłodzone.
Niechłodzony detektor IR działa w temperaturze otoczenia.Opiera się na przemyśle półprzewodnikowym i dlatego zwykle może być wytwarzany w dużych ilościach przy niewielkich rozmiarach i niskich kosztach.Niechłodzone detektory IR są szeroko stosowane w urządzeniach przenośnych/podręcznych/mobilnych.
Schłodzone detektory IR są pakowane w jednostkę, która utrzymuje je w ekstremalnie niskiej temperaturze, która powinna być wspierana przez chłodnicę krio.Są znacznie większe, droższe i mniej niezawodne niż czujniki niechłodzone, głównie ze względu na złożone systemy chłodzenia, których wymagają.Jednak chłodzone systemy są niezwykle czułe i zwykle współpracują z optyką o długiej ogniskowej, aby osiągnąć misję dalekiego zasięgu
