Typowy niechłodzony moduł kamery termowizyjnej 640x512 30Hz NETD 40mk dla dronów
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xRezolucja | 640x512 | Pobór energii | 0,7w |
---|---|---|---|
Zakres widmowy | 8~14μm | Rozstaw pikseli | 12μm |
Typowy NETD | ≤40mk | Częstotliwość wyświetlania klatek | 30 Hz |
High Light | Typowy niechłodzony moduł kamery termowizyjnej,moduł niechłodzonej kamery termowizyjnej dronów,kamera termowizyjna dronów 640x512 |

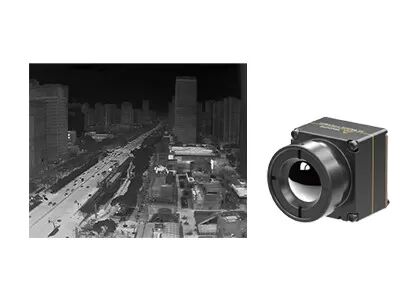

Niechłodzony moduł kamery termowizyjnej 640x512 12μm do dronów Typowy NETD≤40mk
Rdzeń kamery na podczerwień iTL612R zawiera detektor termiczny na podczerwień 640x512 / 12μm wafer level package (WLP).Jest to niechłodzony radiometryczny moduł termowizyjny LWIR dla dronów o zakresie spektralnym od 8 do 14μm.
Moduł kamery termowizyjnej iTL612 charakteryzuje się ostrym i wyraźnym obrazem, niewielkim rozmiarem i niskim kosztem.Zorientowany na w pełni zoptymalizowany SWaP, niechłodzony moduł termiczny iTL612R zapewnia niezawodne rozwiązanie do integracji systemów na podczerwień przy ograniczonej przestrzeni.Jego zwarta konstrukcja osiągnęła najwyższy poziom tego samego modułu specyfikacji.Posiada również opcjonalną funkcję termograficzną z zakresem pomiarowym od -20℃~550℃ do przemysłowego pomiaru temperatury.
Moduł termiczny iTL612 został opracowany specjalnie do konserwacji zapobiegawczej, kontroli fotowoltaicznej, ochrony środowiska, badań naukowych, fotografii lotniczej, dochodzeń policyjnych, pomocy i ratownictwa, zapobiegania pożarom lasów, bezpieczeństwa miejskiego itp.
Kompaktowa i lekka konstrukcja
• Rozmiar: 21 mm × 22,3 mm × 27,3 mm (z obiektywem 9,1 mm)
• Waga: 20,8 g±1,5 g (z obiektywem 9,1 mm)
• Niski pobór mocy, zaledwie 0,7 W
Wyraźny obraz i dokładna radiometria
• Całkowicie nowy algorytm przetwarzania obrazu: NUC/3DNR/DNS/DRC/EE
• Wsparcie Windows/Linux/ARM SDK
• Obsługuje regionalny, punktowy i izotermiczny pomiar temperatury
Różne interfejsy dla łatwej integracji
• Interfejsy DVP/LVDS/USB2.0, wyjście danych obrazu RAW/YUV, sterowanie portem szeregowym
Model | iTL612/R |
Wydajność detektora podczerwieni | |
Wrażliwy materiał | Tlenek wanadu |
Rezolucja | 640×512 |
Rozmiar piksela | 12μm |
Zakres widmowy | 8~14μm |
Typowy NETD | ≤40mk |
Przetwarzanie obrazu | |
Częstotliwość wyświetlania klatek | 30 Hz |
Czas rozruchu | 5s |
Wideo cyfrowe | RAW/YUV/BT656 |
Algorytm obrazu | Korekta niejednorodności (NUC) Redukcja szumów 3D (3DNR) Odszumianie (DNS) Kompresja zakresu dynamicznego (DRC) Wzmocnienie krawędzi (EE) |
Wyświetlanie obrazu | Czarny gorący/biały gorący/pseudokolor |
Oprogramowanie komputerowe | |
Oprogramowanie ICC | Sterowanie modułem i wyświetlanie wideo |
Parametry elektryczne | |
Standardowy interfejs zewnętrzny | 30Pin_HRS: DF40C-30DP-0.4V(51), (HRS, męski) |
Karta rozszerzenia USB | Typ C |
Interfejs komunikacyjny | RS232-TTL/USB2.0 |
Cyfrowy interfejs wideo | CMOS8/USB2.0 |
Napięcie zasilania | 3,3 V ± 0,1 V prądu stałego |
Typowe zużycie energii | 0,7 W |
Pomiar temperatury | |
Zakres temperatury pracy | -10°C~+50°C |
Zakres pomiaru temperatury | -20°C~+150°C, 0°C~550°C;Obsługa dostosowywania i rozbudowy |
Dokładność pomiaru temperatury | Większy z ±3°C lub ±3% (@23℃±3℃) |
Regionalny pomiar temperatury | Obsługa maksymalnej, minimalnej i średniej wartości wyjściowej temperatury regionalnej |
SDK | Obsługa systemu Windows/Linux/ARM;Uzyskaj analizę strumienia wideo i konwersję od szarości do temperatury |
Charakterystyka fizyczna | |
Rozmiar (mm) | 21×22,3×27,3 (z obiektywem 9,1 mm) |
Waga | 20,8 g ± 1,5 g (z obiektywem 9,1 mm) |
Adaptacyjność środowiskowa | |
temperatura robocza | -40°C~+70°C |
Temperatura przechowywania | -45°C~+85°C |
Wilgotność | 5% ~ 95%, bez kondensacji |
Wibracja | 5,35 g, 3 osie |
Zaszokować | Fala półsinusoidalna, 40g/11ms, 3 osie, 6 kierunków |
Certyfikaty | ROHS2.0/REACH |
Optyka | |
Opcjonalny obiektyw | Stała ostrość atermiczna: 9,1 mm |
Moduł termowizyjny iTL612/R można zintegrować z ładunkami użytkowymi UAV i urządzeniami do noszenia, dzięki czemu jest szeroko stosowany w dziedzinachKonserwacja zapobiegawcza, Inspekcja fotowoltaiczna, Ochrona środowiska, Badania naukowe, Fotografia lotnicza, Dochodzenie policyjne, Pomoc i ratownictwo, Zapobieganie pożarom lasów, Bezpieczeństwo miejskie itp..
1. Czy możesz zablokować obraz termiczny?
W większości przypadków nie możesz.Ale promienie podczerwone nie mogą przenikać przez ściany, a także szkło może blokować podczerwień.Jeśli więc nie chcesz zostać wykryty, możesz ukryć się za szkłem lub ścianami, aby zablokować obraz termowizyjny.
2. Pseudokolor - Lawa
W pseudokolorze lawy biały wskazuje na wysoką temperaturę, a ciemnoczerwony na niską.Cała jego paleta wykorzystuje ciepłe kolory.W przypadku celów o ultrawysokiej temperaturze jest to bardziej zgodne z ludzkim widzeniem wzrokowym.
3. Co to jest zasięg DRI?
Jest to sposób pomiaru odległości, z jakiej detektor podczerwieni może wytworzyć obraz określonego celu i można go podzielić na zasięg detekcji, zasięg rozpoznawania, zasięg identyfikacji.
D (Detection): zdolność do odróżnienia obiektu od tła
R (Rozpoznawanie): umiejętność klasyfikowania obiektu do klasy (zwierzę, człowiek, pojazd, łódź…)
I (Identyfikacja): umiejętność szczegółowego opisu obiektu (mężczyzna w kapeluszu, jeleń, jeep…)
Zgodnie z kryteriami Johnsona, gdy prawdopodobieństwo widocznego szczegółu celu z odległości DRI wynosi 50%, minimalna liczba par linii celu wynosi 1:3:6 (lub 1:4:8), a odpowiadająca mu minimalna liczba pikseli to 2:6:12 (lub 2:8:16).
Zakładając, że średnica celu wynosi H, ogniskowa f, rozmiar piksela d, a liczba par linii n, wówczas odległość widzenia L=H×f/(2n×d)
