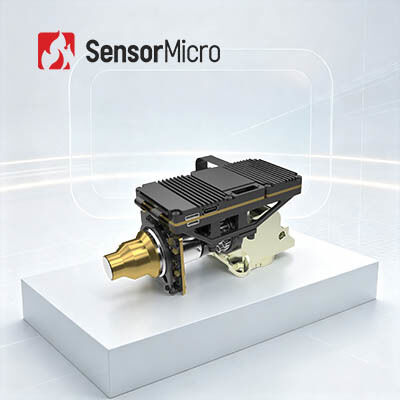

Chłodzony moduł termiczny z detektorem podczerwieni MWIR o rozdzielczości 640x512 i rozmiarze piksela 15 µm, wyposażony w kriochłodziarkę RS046

  • Cooled Thermal Module with 640x512 Resolution and 15μm Pixel Size MWIR Infrared Detector Featuring RS046 Cryocooler
Miejsce pochodzenia Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu GAVINA GC615MB
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności T/T
Szczegóły Produktu
Rezolucja 640x512 / 15μm Detektor podczerwieni NETD (23℃) 20mK(F4); 25 mK(F5,5)
Zakres widmowy 3,7 ~ 4,8 μm MW Liczba klatek na sekundę 50 Hz/100 Hz
Rozmiar 120×84×60mm Waga ≤440g
Podkreślić

Moduł termiczny chłodzony detektorem 640x512

,

moduł termiczny chłodzony MWIR 15μM

,

moduły kamery na podczerwień MCT
Zostaw wiadomość
opis produktu
Moduł cieplny chłodzony z wykrywaczem podczerwieni MWIR 640x512 / 15μm
Przegląd produktu

GAVIN GC615MB to chłodzony moduł obrazowania termicznego średniej fali opracowany przez SensorMicro.i zaawansowane algorytmy przetwarzania obrazu, aby dostarczyć ostreEfektywny zakres widmowy: 3,7 μm4,8 μm MW.

GAVIN GC615MB jest skonfigurowany z chłodnikiem krytycznym RS046, ma kompaktową konstrukcję o wymiarach 120 × 84 × 60 mm i waży mniej niż 440 g.Z stabilnym zużyciem energii tak niskim jak 10W i standardowym w przemyśle interfejsem CameraLink, kamery podczerwone i integratorzy systemów mogą łatwo zaprojektować kompletne rozwiązania kamer.

Główne cechy
  • Główna strona FPA, szeroka zgodność:Napędzany przez 640×512/15μm detektor podczerwieni chłodzony w średniej fali dla szczegółowego obrazowania termicznego z zintegrowanym DRC, redukcją hałasu 2D/3D i algorytmami wzmacniania krawędzi
  • Wysoka niezawodność, wyższa wrażliwość:Technologia obrazowania termicznego chłodzonego MWIR zapewnia doskonałą elastyczność i spójność z wyjątkową wrażliwością termiczną (NETD ≤ 20mK)
  • Łatwa integracja, elastyczna konfiguracja:Wspiera interfejs CameraLink z wyjściem danych obrazu RAW/YUV i wieloma konfiguracjami optycznymi ciągłego zoomu
Specyfikacja produktu
Model GAVIN GC615MB
Wskaźniki
Rozstrzygnięcie 640×512
Wielkość pikseli 15 μm
Kryochłodnik RS046
Odpowiedź widmowa 30,7 μm±0,2 μm ∙ 4,8 μm±0,2 μm
Detektor IR NETD ((23°C) 20mK(F4)
25mK ((F5.5)
Przetwarzanie obrazu
Prędkość obrazu 50 Hz/100 Hz
Tryb przyciemniania Liniowy/Histogram/Mieszany
Cyfrowe powiększenie 1× do 8× ciągłego cyfrowego powiększania
Kierunek obrazu Zwrot poziomo/pionowo/diagonalnie
Algorytm obrazu DRC, redukcja hałasu obrazu 2D/3D, EE
Elektryczne
Standardowy interfejs zewnętrzny J30JZ25 25pin
Wideo analogowe PAL/NTSC
Digitalne wideo Standard: DVP/LVDS/USB2.0@50Hz
Opcja: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Włókno optyczne jednomodowe/Włókno optyczne wielomodowe
Sync zewnętrzny Standard: LV-TTL
Opcja: RS422/LVDS
Komunikacja Standard: USB2.0/LV-TTL
Opcja: RS422/CAN/USB3.0/GigE
Zasilanie 24V±4V
Stałe zużycie energii ((23°C) ≤ 10 W
Czas chłodzenia ((23°C) ≤8min
Rozmiar ((mm) 120×84×60
Waga ((g) ≤440
Temperatura pracy -40°C~+71°C
Wibracje Drgania: intensywność przenoszenia z dużą prędkością; Wpływ: pół fala sinus, 40 g / 11 ms, 3 osi, 6 kierunków, 3 razy / kierunek
Soczewki optyczne
Opcje soczewek Stała ostrość: 25 mm/F2
Zwiększenie ciągłe: 15~300mm/F4
Zastosowania przemysłowe

Moduł kamery podczerwonej termicznej GAVIN GC615MB jest szeroko stosowany w NDT, monitorowaniu środowiska, obserwacji dalekiego zasięgu, badaniach naukowych i pokrewnych dziedzinach.

Nasza linia produktowa
  • Wysoka wrażliwość i doskonała wydajność
  • Światowa wiodąca technologia w przemyśle podczerwonym
  • Dostępne różne detektory podczerwieni (zarówno nieochłodzone, jak i ochłodzone detektory IR w różnych formatach i rozmiarach pikseli)
  • Produkcja masowa w celu zapewnienia szybkiej dostawy (trzy linie produkcyjne o rocznej mocy produkcyjnej do milionów detektorów)
Częste pytania
Do czego używa się chłodnicy?

Chłodzenie kryminalne utrzymuje czujniki w bardzo niskich temperaturach, aby umożliwić obrazowanie termiczne podczas długotrwałych misji.Wiele zastosowań wysokiej klasy wymaga, aby czujniki działały w takich niskich temperaturach w celu optymalnego przechwytywania obrazu.

Jakie są główne czynniki mierzące jakość kryochłodnika?

Długa żywotność baterii i niezawodna eksploatacja są podstawowymi wskaźnikami jakości.z MTTF (średni czas do awarii) wynoszącym 10,000 godzin, aby spełnić wymagania operacyjne 24/7.

Co to jest MTTF?

MTTF (Mean Time to Failure) mierzy niezawodność części poprzez wskazanie średniej długości życia przed wymianą.Ten wskaźnik daje wgląd w jakość i wartość części - dłużej trwałe części zapewniają większą wartość.

Jakie zastosowania ma obrazowanie termiczne?

Technologia obrazowania termicznego w podczerwieni służy przede wszystkim pomiarowi temperatury i funkcjom obrazowania w każdą pogodę.inspekcja przemysłowa, przeciwpożarowe, konserwacja predykcyjna, systemy ADAS, zapobieganie epidemiom i aplikacje AIoT.
