Chłodzony moduł termiczny MWIR 640x512 / 15μm do elektrooptycznego systemu podczerwieni
| Miejsce pochodzenia | Wuhan, prowincja Hubei, Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | GAVIN615B |
| Minimalne zamówienie | 1 kawałek |
| Cena | negotiable |
| Zasady płatności | L/C, T/T |
Szczegóły Produktu
| Rezolucja | 640x512 / 15μm | NETD | ≤20mk |
|---|---|---|---|
| Zakres widmowy | 3,7 ~ 4,8 μm MW | Ramka klatek | 50 Hz/100 Hz |
| Rozmiar | 125x92x67mm | Waga | ≤650g |
| Podkreślić | Moduł termiczny systemu podczerwieni 15uM,moduł termiczny 640x512 MWIR,moduł termiczny elektrooptyczny MWIR |
||
opis produktu

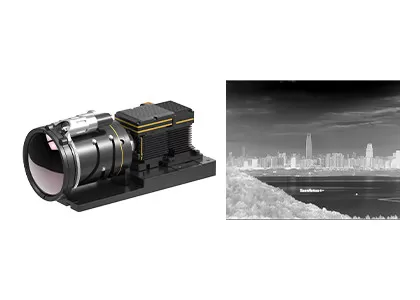

Moduł cieplny chłodzony 640x512 / 15μM MWIR dla elektrooptycznego systemu podczerwonego
Opis produktu
GAVIN615B to chłodzony moduł obrazowania termicznego średniej fali opracowany przez SensorMicro. Składa się z wykrywacza IR MWIR 640x512 / 15μm HgCdTe z chłodnikiem RS046,Elektronika sprzętowa i różne algorytmy przetwarzania obrazu są również wbudowane już do prezentowania ostrych i przejrzystych obrazów termicznych.
Wykonfigurowany z chłodnikiem kryo RS046, GAVIN615B ma bardzo kompaktowy rozmiar, wymiary 125x92x67 mm i wagę poniżej 650 g. Stabilne zużycie energii wynosi zaledwie 12w.Z przemysłowym standardowym interfejsem łącza kamer, kamerę podczerwoną lub integratora systemu mogą łatwo zaprojektować lub zintegrować własną kompletną kamerę w oparciu o moduł obrazowania termicznego GAVIN615B.
Główne cechy
- Wysoka wrażliwość, NETD≤20mK
- Wykrycie dalekiego zasięgu.
- regulowana częstotliwość obrazu
- Łatwa integracja z systemem
Specyfikacja produktu
| Model | GAVIN615B |
| Wydajność detektora IR | |
| Rozstrzygnięcie | 640x512 |
| Wskaźnik pikseli | 15 μm |
| Kryochłodnik | RS046 |
| Zakres widmowy | 30,7 μm ≈ 4,8 μm MW |
| Czas chłodzenia (20°C) | ≤7min |
| NETD (20°C) | ≤ 20mK |
| Przetwarzanie obrazu | |
| Prędkość obrazu | 50 Hz/100 Hz |
| Tryb przyciemniania | Liniowy/Histogram/Mieszany |
| Cyfrowe powiększenie | ×1/×2/×4 |
| Kierunek obrazu | Zwrot poziomo/pionowo/diagonalnie |
| Algorytm obrazu | NUC/AGC/IDE |
| Specyfikacja elektryczna | |
| Standardowy interfejs zewnętrzny | J30JZ 25pin |
| Wideo analogowe | PAL |
| Digitalne wideo | 16 bitów RAW/YUV: 16 bitów DVP/Cameralink Output |
| Sync zewnętrzny | /Synchronizacja zewnętrzna: /Poziom RS422 |
| Komunikacja | RS422, 115200bps |
| Zasilanie | 20~28VDC |
| Stabilne zużycie energii | 12W |
| Rozmiar (mm) | 125x92x67 |
| Waga | ≤ 650 g |
| Temperatura działania | -40°C ~ +60°C |
| Wielkość wibracji | Wibracje: GJB Wyroby transportowe transportu dużych prędkości Wstrząs: Półsinusowa fala, 40 g 11 ms, 3 osi 6 kierunku 3 razy każdy |
| Soczewki optyczne | |
| Opcjonalna soczewka | Ciągłe powiększanie 60~240mm/F4 15 ~ 300 mm/F4 21~420mm/F4 35~690mm/F4 |
Zastosowania przemysłowe
Moduł kamery termicznej w podczerwieni GAVIN615B jest szeroko stosowany w wielu dziedzinach, takich jak system zdalnego monitorowania, system wzmacniania wizji lotu, ładunek wielosensorny itp.
Rozwiązania obrazowania termicznego schłodzone i niechłodzone
O nas
Nasza wizja: Przesunąć granice czuwania i przekształcić sposób, w jaki ludzie łączą się ze światem wokół siebie.
Nasza misja: Wykorzystanie mocy technologii wykrywania podczerwieni w celu przekształcenia przemysłu na całym świecie, umożliwiając lepsze podejmowanie decyzji, bezpieczniejsze środowisko i bardziej połączoną przyszłość.
Nasza wartość: tworzenie zaawansowanej technologii podczerwieni, która uczyni świat lepszym miejscem.
Często zadawane pytanie
1- Do czego używa się chłodnicy?
Chłodzenie kryminalne to maszyny, które utrzymują czujniki w ekstremalnej temperaturze, dzięki czemu zdjęcia termiczne mogą być wykonywane w długoterminowych misjach.czujniki, które rejestrują obrazy, wymagają bardzo niskich temperatur..
2Jakie są główne czynniki mierzące jakość kryochłodnika?
Długa żywotność baterii i niezawodna obsługa są głównymi czynnikami mierzącymi jakość chłodnicy krydowej SensorMicro chłodnicy krydowej posiadają szeroki zakres temperatury pracy i doskonałą niezawodność.Jego MTTF (średni czas do awarii) osiągnął 10, 000 godzin, co spełnia wymagania 24*7 operacji uruchamiania.
3Co to jest MTTF?
MTTF (Mean Time to Failure) mierzy niezawodność części. Pokazuje ci, jak długo średnio część trwa, zanim się zepsuje i musisz ją wymienić.informuje o jakości części, które kupujeszIm dłużej trwają, tym większą wartość z nich czerpiesz.
4Co to jest detektor MCT/HgCdTe?
MCT, zwany również HgCdTe, odnosi się do rtęci-kadmu-teluridu, który jest związkiem chemicznym z tellurydu kadmu (CdTe) i tellurydu rtęci (HgTe) i jest powszechnym materiałem w fotodetektorach.Detektor MCT/HgCdTe jest detektorem fotoprzewodzącym działającym w środowisku kryogenicznym i może wykrywać promieniowanie podczerwoneJest bardziej wrażliwy niż czujniki termiczne.
