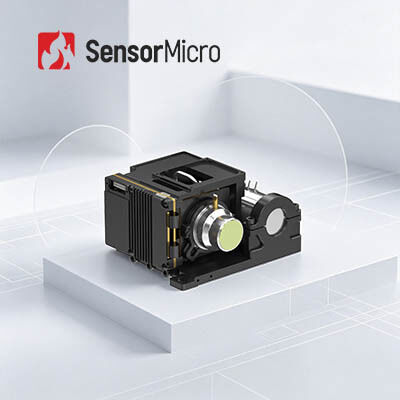

Moduł kamery termicznej o rozdzielczości 1024×768 i rozmiarze pikseli 10μm do kompaktowej integracji w urządzeniach przenośnych

  • Cooled Thermal Camera Module with 1024×768 Resolution and 10μm Pixel Size for Compact Integration in Handheld Devices
Miejsce pochodzenia Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu GAVIN GC1010HMG
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności T/T
Szczegóły Produktu
Styl Chłodzony moduł podczerwieni Rezolucja 1024 × 768/10 μm
Detektor podczerwieni NETD (23℃) 20mK (F2); 25mK (F4) Zakres widmowy 3,2 ± 0,1 ~ 3,5 ± 0,1 μm
Rozmiar 87 × 94 × 54,5 mm Opcjonalny obiektyw Stała ostrość
Podkreślić

Moduły do kamer o temperaturze 30 um chłodzone podczerwienią

,

Moduły kamery z obiektywem o temperaturze 55 mm

,

Moduły kamery podczerwone 320x256
Zostaw wiadomość
opis produktu
Chłodzony moduł kamery termowizyjnej 1024×768/10µm zintegrowany z urządzeniami ręcznymi
Przegląd produktu
Chłodzony rdzeń kamery termowizyjnej GAVIN GC1010HMG HOT MWIR wyposażony jest w detektor o dużej matrycy 1024×768/10µm. Dzięki większej matrycy FPA i mniejszym pikselom niż GC615HMG, zapewnia bardzo szczegółowe, wyraźne obrazy termowizyjne. Zaawansowane algorytmy przetwarzania obrazu stabilizują wydajność wizualną, a technologia HOT optymalizuje SWaP, co przekłada się na kompaktową, lekką i energooszczędną konstrukcję (87×94×54,5 mm, 460 g; czas chłodzenia ≤ 4 min). Obsługując interfejsy CameraLink, USB3.0, GigE, HDMI, światłowodowe i inne z wyjściem RAW/YUV, ten łatwy w integracji rdzeń termowizyjny doskonale sprawdza się w urządzeniach ręcznych, mobilnych ładunkach użytecznych oraz długoterminowym monitorowaniu dalekiego zasięgu w scenariuszach kompaktowej integracji.
Główne cechy
Najwyższa jakość dzięki większej matrycy FPA i mniejszemu rozmiarowi piksela
  • Opracowany z chłodzonym detektorem podczerwieni HOT MWIR o dużej matrycy 1024×768/10µm, zapewniającym wyraźne obrazy i szerokie pole widzenia
  • Wyposażony w algorytmy przetwarzania obrazu nowej generacji, w tym DRC, redukcję szumów 2D/3D i wzmocnienie krawędzi EE dla najwyższej jakości obrazu
  • Mniejszy rozmiar piksela 10µm zapewnia wyższą rozdzielczość przestrzenną i lepszy stosunek sygnału do szumu
Optymalizacja SWaP dzięki technologii HOT
  • Obsługuje pracę w wysokiej temperaturze 150K, z czasem chłodzenia ≤ 4 min
  • Kompaktowy rozmiar: 87×94×54,5 mm, lekki: 460 g
Bogate interfejsy, łatwa integracja
  • Obsługuje interfejsy CameraLink/USB3.0/GigE/HDMI/SDI/MIPI/światłowodowe
  • Elastyczne wyjście obrazu RAW/YUV
Specyfikacje produktu
Model GAVIN GC1010HMG
Rozdzielczość 1024×768
Rozmiar piksela 10µm
Odpowiedź spektralna 3,7µm±0,2µm～4,8µm±0,2µm
NETD detektora IR (23℃) 20mK(F2); 25mK(F4)
Częstotliwość odświeżania 50 Hz
Zoom cyfrowy Ciągły zoom cyfrowy od 1× do 8×
Kierunek obrazu Odwracanie poziome/pionowe/po przekątnej
Algorytm obrazu DRC, redukcja szumów obrazu 2D/3D, EE
Wideo analogowe PAL/NTSC
Wideo cyfrowe Standard: DVP/LVDS/USB2.0
Opcja: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/jednomodowy światłowód optyczny/wielomodowy światłowód optyczny
Synchronizacja zewnętrzna Standard: LV-TTL
Opcja: RS422/LVDS
Komunikacja Standard: USB2.0/LV-TTL
Opcja: RS422/CAN/USB3.0/GigE
Zasilanie 12V±1V
Stabilne zużycie energii (23℃) ≤8W
Czas chłodzenia (23℃) ≤4min
Rozmiar (mm) 87×94×54,5
Waga (g) ≤460
Temperatura pracy -40℃~+71℃
Obiektyw optyczny Stała ogniskowa: 25mm/F2
Zastosowania przemysłowe
Moduł kamery termowizyjnej GAVIN GC1010HMG jest szeroko stosowany w wielu dziedzinach, takich jak NDT, monitorowanie środowiska, nadzór dalekiego zasięgu, badania naukowe i inne.
Nasze atuty
  • Zróżnicowany portfel produktów
  • Głęboka wiedza techniczna
  • Rygorystyczne walidacje niezawodności zapewniające jakość
  • Koncentracja na innowacjach i praktycznym wdrażaniu w zakresie detekcji podczerwieni
  • Profesjonalne wsparcie techniczne i usługi wspólnego rozwoju
Często zadawane pytania
Do czego służy kriochłodziarka?
Kriochłodziarki to maszyny, które utrzymują czujniki w bardzo niskiej temperaturze, umożliwiając wykonywanie zdjęć termowizyjnych podczas długoterminowych misji. W wielu zaawansowanych zastosowaniach czujniki, które rejestrują obrazy, wymagają ekstremalnie niskich temperatur.
Jakie są główne czynniki oceny jakości kriochłodziarki?
Długa żywotność baterii i niezawodne działanie to główne czynniki oceny jakości kriochłodziarki. Kriochłodziarka SensorMicro ma szeroki zakres temperatur pracy i doskonałą niezawodność. Jej MTTF (średni czas do awarii) osiągnął 10 000 godzin, co spełnia wymagania ciągłego działania 24/7.
Co to jest MTTF?
MTTF (Mean Time to Failure - średni czas do awarii) mierzy niezawodność części. Pokazuje, jak długo średnio część działa, zanim ulegnie awarii i trzeba ją wymienić. W podstawowym ujęciu informuje o jakości kupowanych części. Im dłużej działają, tym większą wartość z nich uzyskujesz.
