640x512 15μM chłodzone moduły kamery RS058 T2SL Rdzeń kamery LWIR

Miejsce pochodzenia Wuhan, prowincja Hubei, Chiny
Nazwa handlowa GST
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu EYAS615L
Minimalne zamówienie 1 kawałek
Cena Negotiable
Zasady płatności L/C, T/T

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Rezolucja 640x512 / 15μm NETD ≤25mK
Zakres spektralny 7,7 ~ 9,5 μm (LW) Rozmiar 142x58,5x71mm
High Light

Moduły kamery chłodzone LWIR

,

moduły kamery chłodzone T2SL

,

rdzeń kamery LWIR 640x512

Zostaw wiadomość
opis produktu

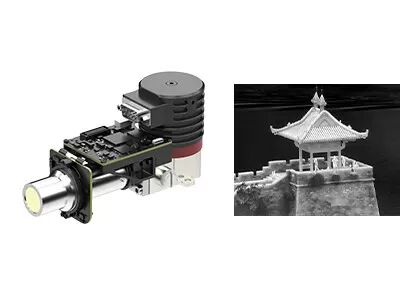

Chłodzony moduł kamery EYAS615L



640x512 15μM chłodzone moduły kamery RS058 T2SL Rdzeń kamery LWIR



Opis produktu



Chłodzone moduły AD serii EYAS mają funkcję przedwzmacniacza do konwersji sygnału analogowego z chłodzonych detektorów IR na cyfrowy strumień wideo.Jest dostępny z różnymi formatami rozdzielczości i różnymi pasmami fal.EYAS615L jest członkiem rodziny EYAS z chłodzonym detektorem LWIR 640x512/15μm i zintegrowanym kriocoolerem RS058.



Dzięki chłodzonemu modułowi AD serii EYAS klienci OEM mogą łatwo przeprowadzić szybki test akceptacyjny detektorów podczerwieni GST, rozpocząć szybki rozwój wtórny i skrócić okres rozwoju modułów i kompletnych produktów opartych na chłodzonych detektorach podczerwieni



Technologia Global Sensor jest wiodącym dostawcą detektorów podczerwieni i producentem modułów kamer OEM.Firma zajmuje powierzchnię 30 tys. metrów kwadratowych z 20 tys.



Główne cechy



- Łatwy w rozwoju i integracji

- Wyjście interfejsu Cameralink 16-bitowe surowe dane, kontrola portu szeregowego

-Zintegrowana struktura, wymiary są zgodne z detektorem

- Zasilanie pojedyncze 5V

- Zdolny do przechwytywania poruszającego się celu z dużą prędkością



Specyfikacja produktu



Model EYAS615L
Wydajność detektora IR
Rezolucja 640x512
Skok pikseli 15μm
Kriochłodziarka RS058
Zakres widmowy 7,7 μm ~ 9,5 μm LW
Czas chłodzenia (25°C) ≤5,5 min
Optymalna NETD (20°C) ≤25mK
Tryb pracy
Częstotliwość wyświetlania klatek 1~160Hz Regulowany
Tryb pracy Migawka;Tryb integracji ITR i binningu z przeplotem;Tryb Windows;Przeciw kwitnieniu
Specyfikacja elektryczna
Standardowy interfejs zewnętrzny QSH 60pin
Wideo cyfrowe Cameralink: wyprowadzanie 16-bitowych nieprzetworzonych danych
Synchronizacja zewnętrzna CC1: Zewnętrzna synchronizacja INT/ramki;CC2: Zewnętrzna synchronizacja MC
Komunikacja Port szeregowy Cameralink: TFG +/-, TC +/-;9600bps
Zasilacz 1-kanałowy panel obrazowania: 5V
1-kanałowy kriocooler: 24V
Stabilne zużycie energii 9W
Wymiar (mm) 148×58,5×71
Waga ≤680g
Temperatura pracy -40°C ~ +60°C
Wielkość wibracji Wibracje: Szybki transport montowany na pojeździe GJB
Wstrząs: Fala półsinusoidalna, 40g 11 ms, 3 osie 6 kierunków 3 razy każdy



Zastosowania przemysłowe



Moduł termowizyjny EYAS615L jest szeroko stosowany w wielu obszarach, takich jak system zdalnego monitorowania, system poprawy widzenia w locie, ładunek wieloczujnikowy itp.



640x512 15μM chłodzone moduły kamery RS058 T2SL Rdzeń kamery LWIR 0



O podczerwieni GST



640x512 15μM chłodzone moduły kamery RS058 T2SL Rdzeń kamery LWIR 1



Często zadawane pytania



1. Do czego służy kriocooler?

Kriocoolery to maszyny, które utrzymują czujniki w bardzo niskich temperaturach, dzięki czemu obrazy termiczne mogą być wykonywane podczas długotrwałych misji.W wielu zaawansowanych aplikacjach czujniki rejestrujące obrazy wymagają ekstremalnie niskich temperatur.



2. Jakie są główne czynniki pomiaru jakości kriocoolera?

Długa żywotność baterii i niezawodne działanie to główne czynniki pomiaru jakości kriocoolera.Kriocooler GSTiR charakteryzuje się szerokim zakresem temperatur pracy i doskonałą niezawodnością.Jego MTTF (średni czas do awarii) osiągnął 10 000 godzin, co spełnia wymagania dotyczące uruchamiania systemu 24*7.



3. Co to jest MTTF?

MTTF (średni czas do awarii) mierzy niezawodność części.Pokazuje, jak długo przeciętnie starcza część, zanim się zepsuje i trzeba ją wymienić.Na podstawowym poziomie informuje o jakości kupowanych części.Im dłużej trwają, tym więcej z nich zyskujesz.
