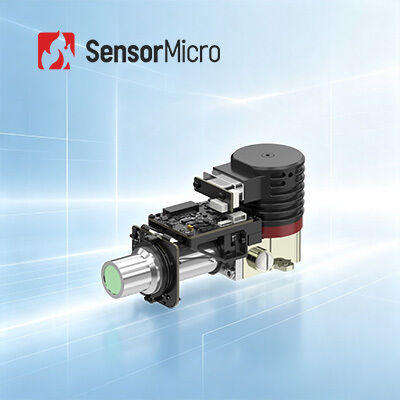

Rdzeń kamery termowizyjnej LWIR chłodzony, rozdzielczość 640x512, rozmiar piksela 15 µm, z kriochłodnicą RS058

  • 640x512 Resolution 15μm Pixel Size Cooled LWIR Thermal Camera Core with RS058 Cryocooler
Miejsce pochodzenia Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu EYAS G615LA
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności T/T
Szczegóły Produktu
Rezolucja 640x512 / 15μm NETD 25mK(F2)
Zakres widmowy 7,7 μm ± 0,2 μm ～ 9,4 μm ± 0,3 μm Rozmiar 145×60×78mm
Waga ≤590g Liczba klatek na sekundę 1 ~ 200 Hz, regulowane
Podkreślić

Moduły kamery chłodzone LWIR

,

moduły kamery chłodzone T2SL

,

rdzeń kamery LWIR 640x512
Zostaw wiadomość
opis produktu
640×512 15μm Chłodzony rdzeń kamery termicznej LWIR z kryochłodnikiem RS058
Przegląd produktu

Moduły AD chłodzone EYAS serii G posiadają funkcję przedwzmacniacza do konwersji sygnałów analogowych z chłodzonych detektorów IR na cyfrowy strumień wideo.Dostępne w różnych formatach rozdzielczości i pasmach fal, EYAS G615LA L jest częścią rodziny EYAS G, zintegrowana z detektorem LWIR o temperaturze 640×512/15μm chłodzonym kryochłodnikiem RS058.

Kluczowe cechy
  • Konwersja analogowa na cyfrową, przyspieszony rozwój¢ oparte na chłodnych przez LWIR wykrywaczach podczerwieni o wymiarach 640×512/15μm z zintegrowanym obwodem AD do konwersji analogowo-cyfrową i kompaktowymi wymiarami odpowiadającymi wykrywaczowi
  • LWIR do wykrywania interferencji- silne przenikanie przez pył i piasek w skomplikowanych środowiskach, nie podlegające odbiciom słońca i powierzchni morza, zdolne do wykrywania obiektów o niskiej temperaturze
  • Doskonała wydajność, łatwa integracjaInterfejs Cameralink wydaje 16-bitowe dane surowe z sterowaniem portem seryjnym, regulowaną wysoką częstotliwością klatki od 1 do 200 Hz do rejestrowania szybko poruszających się celów
Specyfikacje techniczne
Model EYAS G615LA
Wskaźniki
Rozstrzygnięcie 640×512
Wielkość pikseli 15 μm
Odpowiedź widmowa 70,7μm±0,2μm 9,4μm±0,3μm
Detektor IR NETD ((23°C) 25mK(F2)
Tryb pracy
Prędkość obrazu 1~200Hz, regulowane
Tryb pracy Tryb Snapshot, ITR, ITR+Interlace, funkcja anty-halo, tryb Windows
Elektryczne
Standardowy interfejs zewnętrzny 60pin: 37201-SM060-032W1R01
5pin: A1257WR-S-5P-LCP
Digitalne wideo 16-bitowy CameraLink (tryb CameraLink Base)
Sync zewnętrzny CC1: ramy zewnętrzne synchroniczne
Komunikacja CameraLink UART (Default) / RS232 (przystosowany)
Wskaźnik Baud: 9600bps (default)
Zasilanie Płyty AD: 5V
Kryochłodnik: 24 V
Moc stała (23°C) ≤ 12 W
Czas chłodzenia (23°C) ≤7min30s
Rozmiar (mm) 145×60×78
Masa (g) ≤ 590
Temperatura pracy -40°C~+71°C
Zastosowania przemysłowe

Moduł obrazowania termicznego EYAS G615LA jest szeroko stosowany w wielu dziedzinach, w tym w NDT, monitorowaniu środowiska, obserwacji dalekiego zasięgu, badaniach naukowych i innych.

Częste pytania
1- Do czego używa się chłodnicy?

Chłodzenie kryminalne utrzymuje czujniki w bardzo niskich temperaturach, aby umożliwić obrazowanie termiczne podczas długotrwałych misji.Wiele zastosowań wysokiej klasy wymaga, aby czujniki działały w takich niskich temperaturach w celu optymalnego przechwytywania obrazu.

2. Jakie są główne czynniki mierzące jakość kryochłodnika?

Długa żywotność baterii i niezawodna obsługa są głównymi wskaźnikami jakości.z MTTF (średni czas do awarii) wynoszącym 10,000 godzin, aby spełnić wymagania 24x7 ciągłej pracy.

3Co to jest MTTF?

MTTF (Mean Time to Failure) mierzy niezawodność komponentów poprzez wskazanie średniej długości życia przed wymaganiem wymiany.Ten wskaźnik zapewnia wgląd w jakość i wartość części.
