Chłodzony moduł termiczny detektora podczerwieni MCT MWIR 640x512 15μM
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Rezolucja | 640x512 / 15μm | NETD | ≤20mK |
|---|---|---|---|
| Zakres widmowy | 3,7 ~ 4,8 μm MW | Częstotliwość wyświetlania klatek | 50 Hz/100 Hz |
| Rozmiar | 125x92x67mm | Waga | ≤650g |
| High Light | Moduł termiczny chłodzony detektorem MWIR,moduł termiczny chłodzony podczerwienią MWIR |
||
opis produktu

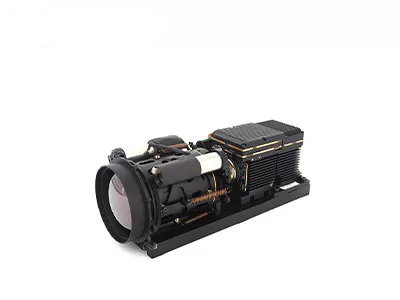

Chłodzony moduł termiczny detektora podczerwieni MCT MWIR 640x512 15μM
Opis produktu
GAVIN615B to chłodzony średniofalowy moduł termowizyjny opracowany przez Global Sensor Technology (GST).Składa się z detektora IR 640x512 / 15µm HgCdTe MWIR z chłodnicą kriogeniczną RS046, elektroniki sprzętowej i różnych algorytmów przetwarzania obrazu, które są już wbudowane, aby prezentować ostre i wyraźne obrazy termiczne.Jest skuteczny w zakresie widmowym od 3,7 μm ~ 4,8 μm MW.
Skonfigurowany z chłodnicą kriogeniczną RS046, GAVIN615B jest bardzo kompaktowy, ma wymiary 125 x 92 x 67 mm i waży mniej niż 650 g.Jego stabilne zużycie energii wynosi zaledwie 12 W.Dzięki standardowemu interfejsowi przemysłowemu cameralink kamera termowizyjna lub integrator systemów może łatwo zaprojektować lub zintegrować własną kompletną kamerę opartą na module termowizyjnym GAVIN615B.
Główne cechy
- Wysoka czułość, NETD≤20mK
- Wykrywanie dalekiego zasięgu
- Regulowana liczba klatek na sekundę
- Łatwa integracja z systemem
Specyfikacja produktu
| Model | GAVIN615B |
| Wydajność detektora podczerwieni | |
| Rezolucja | 640x512 |
| Rozstaw pikseli | 15μm |
| Chłodnica kriogeniczna | RS046 |
| Zakres widmowy | 3,7 μm ~ 4,8 μm MW |
| Czas chłodzenia (20°C) | ≤7 min |
| NETTO (20°C) | ≤20mK |
| Przetwarzanie obrazu | |
| Częstotliwość wyświetlania klatek | 50 Hz/100 Hz |
| Tryb ściemniania | Liniowy/Histogram/Mieszany |
| Zoom cyfrowy | ×1/×2/×4 |
| Kierunek obrazu | Odwróć poziomo/pionowo/po przekątnej |
| Algorytm obrazu | NUC/AGC/IDE |
| Specyfikacja elektryczna | |
| Standardowy interfejs zewnętrzny | J30JZ 25pin |
| Wideo analogowe | KUMPEL |
| Wideo cyfrowe | 16-bitowy RAW/YUV: 16-bitowe wyjście DVP/Cameralink |
| Synchronizacja zewnętrzna | Zewnętrzna synchronizacja ramki: poziom RS422 |
| Komunikacja | RS422, 115200b/s |
| Zasilacz | 20~28VDC |
| Stabilne zużycie energii | 12 W |
| Wymiar (mm) | 125×92×67 |
| Waga | ≤650g |
| Operacja Temperatura | -40°C ~ +60°C |
| Wielkość wibracji | Wibracje: GJB Transport z dużą prędkością montowany na pojeździe Wstrząs: Fala półsinusoidalna, 40 g 11 ms, 3 osie, 6 kierunków, 3 razy każdy |
| Soczewka optyczna | |
| Opcjonalny obiektyw | Ciągły zoom 60~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
Zastosowania przemysłowe
Moduł kamery termowizyjnej GAVIN615B jest szeroko stosowany w wielu obszarach, takich jak system zdalnego monitorowania, system poprawy widzenia w locie, ładunek wieloczujnikowy itp.
O GST Podczerwień
Często zadawane pytania
1. Zalety optycznego obrazowania gazów
Oszczędność czasu i wydajność: obsługa wykrywania w czasie rzeczywistym na dużą skalę, szybka lokalizacja wycieku, brak konieczności przerywania produkcji.
Wykrywanie dalekiego zasięgu: z dala od niebezpiecznych i skomplikowanych obszarów, bezkontaktowe badania nieniszczące, bez dodatkowego źródła promieniowania
Łatwe do analizy: intuicyjne obrazowanie, natychmiastowe przechowywanie, wygodna analiza
Kontrola wielofunkcyjna: można wykryć różne gazy, z doskonałą funkcją zdalnego pomiaru temperatury
2. Zasada działania optycznego obrazowania gazów
Optyczne obrazowanie gazów to rodzaj technologii w podczerwieni, która pozwala zobaczyć niewidzialne gazy przemysłowe.
Po zaabsorbowaniu promieniowania podczerwonego o określonych długościach fal powstanie różnica promieniowania podczerwonego między gazem a tłem.
Detektor podczerwieni do wykrywania wycieków gazu z wbudowanym filtrem wąskopasmowym odbiera pasmo podczerwieni tylko w pobliżu piku absorpcji gazu w podczerwieni i może przekształcić gaz w widzialne obrazy w podczerwieni poprzez różnicę promieniowania między gazem a tłem.
