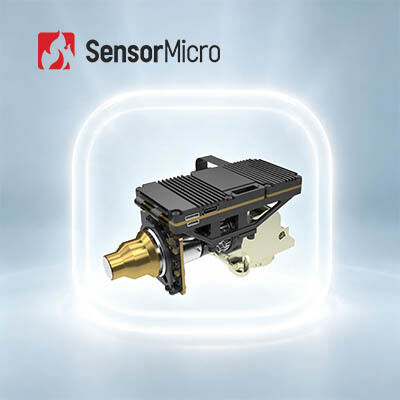

MCT MWIR Infraczerwony Detektor Chłodzony Moduł Termiczny z rozdzielczością 640x512 15μm Wielkość pikseli i 20mK NETD
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | GAVINA GC615MB |
| Minimalne zamówienie | 1 kawałek |
| Cena | Zbywalny |
| Zasady płatności | T/T |
Szczegóły Produktu
| Rezolucja | 640x512 / 15μm | Detektor podczerwieni NETD (23℃) | 20mK(F4); 25 mK(F5,5) |
|---|---|---|---|
| Zakres widmowy | 3,7 ~ 4,8 μm MW | Liczba klatek na sekundę | 50 Hz/100 Hz |
| Rozmiar | 120×84×60mm | Waga | ≤440g |
| Podkreślić | Moduł termiczny chłodzony detektorem MWIR,moduł termiczny chłodzony podczerwienią MWIR |
||
opis produktu
Chłodzony moduł termowizyjny z detektorem podczerwieni MCT MWIR 640x512 15 µm
Chłodzony moduł termowizyjny z detektorem podczerwieni MCT MWIR 640x512 15 µm
Chłodzony rdzeń termowizyjny GAVIN GC615MB MWIR integruje detektor MWIR 640×512/15 µm z niskotemperaturowym kriochłodziarką Stirlinga RS046. Posiada wbudowane algorytmy przetwarzania obrazu i oferuje kompleksowy zakres specyfikacji z doskonałą spójnością, w pełni spełniając wymagania wielkoskalowych zastosowań przemysłowych.
Nawet w całkowitej ciemności lub trudnych warunkach pogodowych, rdzeń kamery dostarcza wyraźne obrazy termowizyjne i dokładne wykrywanie zarówno odległych zagrożeń, jak i bliskich szczegółów. Idealny do zastosowań w zakresie bezpieczeństwa, nadzoru i monitoringu, rdzeń kamery termowizyjnej GAVIN GC615MB zapewnia niezawodne wsparcie technologiczne w różnorodnych środowiskach.
Skonfigurowany z kriochłodziarką RS046, GAVIN GC615MB ma bardzo kompaktowe wymiary, mierząc 120×84×60 mm i ważąc mniej niż 440 g. Jego stabilne zużycie energii wynosi zaledwie 10 W. Dzięki standardowemu interfejsowi CameraLink, integratorzy kamer lub systemów termowizyjnych mogą łatwo projektować lub integrować własne kompletne kamery w oparciu o moduł termowizyjny GAVIN GC615MB.
Główne cechy
Główny FPA, Szeroka kompatybilność
- Zasilany przez detektor podczerwieni MWIR 640×512/15 µm zapewniający ostre, szczegółowe obrazy termowizyjne
- Integruje zaawansowane algorytmy przetwarzania obrazu, w tym DRC, redukcję szumów 2D/3D i wzmocnienie krawędzi (EE) dla doskonałej klarowności
Wysoka niezawodność, Doskonała czułość
- Technologia termowizji MWIR zapewnia doskonałą adaptacyjność i spójność w różnych zastosowaniach
- Wyjątkowa czułość termiczna z NETD ≤ 20 mK
Łatwa integracja, Elastyczna konfiguracja
- Obsługuje interfejs CameraLink z wyjściem danych obrazu RAW/YUV
- Dostępne są liczne konfiguracje optyczne ze zmiennym zoomem do różnych potrzeb
Specyfikacje produktu
| Model | GAVIN GC615MB |
|---|---|
| Wskaźniki | |
| Rozdzielczość | 640×512 |
| Rozmiar piksela | 15 µm |
| Kriochłodziarka | RS046 |
| Odpowiedź spektralna | 3.7 µm ± 0.2 µm ~ 4.8 µm ± 0.2 µm |
| IR Detector NETD (23°C) | 20 mK (F4) 25 mK (F5.5) |
| Przetwarzanie obrazu | |
| Częstotliwość odświeżania | 50 Hz/100 Hz |
| Tryb przyciemniania | Liniowy/Histogram/Mieszany |
| Zoom cyfrowy | Ciągły zoom cyfrowy od 1× do 8× |
| Kierunek obrazu | Odwrócenie poziome/pionowe/po przekątnej |
| Algorytm obrazu | DRC, redukcja szumów obrazu 2D/3D, EE |
| Elektryczne | |
| Standardowy interfejs zewnętrzny | J30JZ25 25PIN |
| Wideo analogowe | PAL/NTSC |
| Wideo cyfrowe | Standard: DVP/LVDS/USB2.0 @ 50 Hz Opcja: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/światłowód jednomodowy/światłowód wielomodowy |
| Synchronizacja zewnętrzna | Standard: LV-TTL Opcja: RS422/LVDS |
| Komunikacja | Standard: USB2.0/LV-TTL Opcja: RS422/CAN/USB3.0/GigE |
| Zasilanie | 24 V ± 4 V |
| Stabilne zużycie energii (23°C) | ≤ 10 W |
| Czas chłodzenia (23°C) | ≤ 8 min |
| Rozmiar (mm) | 120×84×60 |
| Waga (g) | ≤ 440 |
| Temperatura pracy | -40°C ~ +71°C |
| Wibracje | Wibracje: intensywność transportu szybkobieżnego; Uderzenie: półsinusoidalne, 40g/11ms, 3 osie, 6 kierunków, 3 razy/kierunek |
| Obiektyw optyczny | |
| Opcje obiektywów | Stała ogniskowa: 25 mm/F2 Zoom ciągły: 15~300 mm/F4 23~450 mm/F4 |
Zastosowania przemysłowe
Moduł kamery termowizyjnej GAVIN GC615MB jest szeroko stosowany w wielu dziedzinach, takich jak NDT, monitorowanie środowiska, nadzór dalekiego zasięgu, badania naukowe itp.
Twój zaufany partner w zakresie detekcji podczerwieni
Głęboka wiedza techniczna
Dzięki wieloletniemu doświadczeniu w badaniach, rozwoju i zastosowaniu technologii czujników podczerwieni, zbudowaliśmy silne kompetencje w zakresie projektowania chipów, produkcji płytek krzemowych, pakowania i testowania, a także integracji systemów. Nasza solidna podstawa pozwala nam stale dostarczać innowacyjne i niezawodne produkty, które odpowiadają ewoluującym potrzebom rynku.
Skupienie na innowacjach i praktycznym wdrażaniu w zakresie detekcji podczerwieni
Jesteśmy zaangażowani w napędzanie przełomów technologicznych w termowizji, stale przesuwając granice w zakresie NETD, SWaP i temperatury pracy. Nasze produkty konsekwentnie przodują w zastosowaniach w zakresie bezpieczeństwa, monitorowania przemysłowego, systemów inteligentnych i nie tylko.
Zróżnicowany portfel produktów
Dzięki niezależnym badaniom i rozwojowi oraz wielu ścieżkom technologicznym, oferujemy kompleksową gamę komponentów do detekcji podczerwieni – zarówno chłodzonych, jak i niechłodzonych – zapewniając spersonalizowane rozwiązania dla szerokiej gamy branż.
Rygorystyczna walidacja niezawodności zapewnia kontrolę jakości
Wspierane przez solidny system zarządzania jakością, nasze produkty przechodzą wielokrotne procedury testowe podczas produkcji, aby zapewnić długoterminową stabilność i niezawodność.
Profesjonalne wsparcie techniczne i usługi wspólnego rozwoju
Nasz zespół inżynierów ściśle współpracuje z zespołami badawczo-rozwojowymi i produktowymi klientów, aby przyspieszyć integrację systemów, poprawić wydajność i skrócić czas wprowadzenia na rynek. Twój sukces jest naszą wspólną misją.
Często zadawane pytania
1. Zalety optycznego obrazowania gazów
- Oszczędność czasu i wydajność: wsparcie wielkoskalowego wykrywania w czasie rzeczywistym, szybka lokalizacja wycieków, brak konieczności przerywania produkcji
- Wykrywanie na dużą odległość: z dala od niebezpiecznych i złożonych obszarów, bezkontaktowe testowanie nieniszczące, bez dodatkowego źródła promieniowania
- Łatwość analizy: intuicyjne obrazowanie, natychmiastowe przechowywanie, wygodna analiza
- Inspekcja wielofunkcyjna: można wykrywać różne gazy, z doskonałą funkcją zdalnego pomiaru temperatury
2. Zasada działania optycznego obrazowania gazów
Optyczne obrazowanie gazów to rodzaj technologii podczerwieni, która pozwala zobaczyć niewidzialne gazy przemysłowe. Po absorpcji promieniowania podczerwonego o określonych długościach fal, różnica promieniowania podczerwonego powstaje między gazem a tłem. Detektor podczerwieni do wykrywania wycieków gazów z wbudowanym filtrem wąskopasmowym odbiera tylko pasmo podczerwieni blisko szczytu absorpcji podczerwieni przez gaz i może przekształcić gaz w widzialne obrazy podczerwone poprzez różnicę promieniowania między gazem a tłem.
