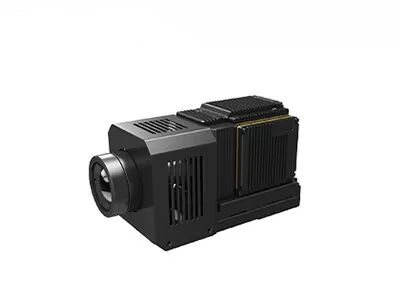

Monitorowanie dalekiego zasięgu Moduł kamery chłodzonej podczerwienią Rdzeń 1280x1024 12μM
| Miejsce pochodzenia | Wuhan, prowincja Hubei, Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | GAVIN1212 |
| Minimalne zamówienie | 1 kawałek |
| Cena | negotiable |
| Zasady płatności | L/C, T/T |
Szczegóły Produktu
| Wysoka definicja | 1280x1024 | Rozstaw pikseli | 12 μm |
|---|---|---|---|
| Ramka klatek | 50 Hz/100 Hz | NETD | ≤20mk |
| Rozmiar | 165x86x107mm | Zakres widmowy | 3,7 ~ 4,8 μm MW |
| Podkreślić | Rdzeń modułu kamery chłodzony podczerwienią,rdzeń modułu kamery 1280x1024,moduły kamery chłodzone podczerwienią 12uM |
||
opis produktu
Megapixel GAVIN1212 Chłodzony rdzeń kamery
Moduł detektoru IR o chłodzonym zasięgu 1280x1024 12μm do monitorowania dalekiego zasięgu
Opis produktu
Moduł kamery termicznej GAVIN1212 o wysokiej rozdzielczości integruje duży detektor MWIR o rozmiarach 1280x1024/12μm.Różne algorytmy przetwarzania obrazu są wbudowane w elektronikę GAVIN1212 w celu wydobycia czystych obrazów podczerwonych w całkowitej ciemności lub w złych warunkach pogodowychMoże wykrywać i rozpoznawać zagrożenia i zagrożenia na dużą odległość, a jednocześnie prezentować więcej szczegółów o celu na krótką odległość.
Dzięki dużej rozdzielczości 1280x1024 może realizować szersze pole widzenia i dostarczać więcej szczegółów obrazu.Zmniejszony rozmiar pikseli 12μm oferuje lepszą rozdzielczość przestrzenną i dopasowuje się do krótszej ostrości obiektywu optycznego, aby osiągnąć tę samą misjęJest to idealny wybór dla integratora systemów EO-IR do projektowania ładunku użytkowego do zastosowań lotniczych lub statkowych.
Główne cechy
Obrazy Mega Pixel
• 1280×1024 wysokiej rozdzielczości dla szerszej FOV i dłuższej odległości
• rozmiar pikseli 12 μm dla lepszej rozdzielczości przestrzennej
Wyraźna jakość
• Dobra jednolitość, skuteczna częstotliwość pikseli> 99,5%
• Wysoka wrażliwość, NETD≤20mK
Szybka integracja
• Wsparcie interfejsu Cameralink, wyjście danych obrazu RAW/YUV
• Różne optyczne konfiguracje ciągłego zoomu są opcjonalne
Specyfikacja produktu
| Model | GAVIN1212 |
| Wydajność detektora IR | |
| Rozstrzygnięcie | 1280x1024 |
| Wskaźnik pikseli | 12 μm |
| Kryochłodnik | RS058F |
| Zakres widmowy | 30,7 μm ≈ 4,8 μm MW |
| Czas chłodzenia ((20°C) | ≤8min |
| NETD (20°C) | ≤ 20mK |
| Przetwarzanie obrazu | |
| Prędkość obrazu | 50 Hz/100 Hz |
| Tryb przyciemniania | Liniowy/Histogram/Mieszany |
| Cyfrowe powiększenie | ×1/×2/×4 |
| Kierunek obrazu | Zwrot poziomo/pionowo/diagonalnie |
| Algorytm obrazu | NUC/AGC/IDE |
| Specyfikacja elektryczna | |
| Standardowy interfejs zewnętrzny | J30JZ 25pin; specjalny interfejs wyjściowy HDMI |
| Wideo analogowe | / |
| Digitalne wideo | Wyjście HDMI: YUV Wyjście kamer: 16 bitów RAW/YUV |
| Sync zewnętrzny |
Synchronizacja zewnętrzna: RS422 |
| Komunikacja | RS422, 115200bps |
| Zasilanie | 24V±1V |
| Stabilne zużycie energii | 16W |
| Rozmiar (mm) | 165x86x107 |
| Waga | ≤ 1600 g |
| Temperatura działania | -40°C ~ +60°C |
| Wielkość wibracji | Wibracje: GJB Wyroby transportowe transportu dużych prędkości Wstrząs: Półsinusowa fala, 40 g 11 ms, 3 osi 6 kierunku 3 razy każda |
| Soczewki optyczne | |
| Opcjonalna soczewka | Zwiększenie ciągłe: 37,5~750mm/F4 Stały zoom: 19mm/F2; 40mm/F2; 240mm/F2 |
Zastosowania przemysłowe
Moduł kamery termicznej podczerwonej GAVIN1212 jest szeroko stosowany w wielu dziedzinach, takich jak system zdalnego monitorowania, system wzmacniania widzenia lotniczego, ładunek użyteczny wielosensorów itp.
Rozwiązania wykrywania IR
Wysoka wrażliwość i doskonała wydajność
Światowa wiodąca technologia w przemyśle podczerwonym
Dostępne różne czujniki podczerwieni
Zarówno nieochłodzone, jak i ochłodzone detektory IR w różnych formatach i rozmiarach pikseli
Produkcja masowa w celu zapewnienia szybkiej dostawy
Trzy linie produkcyjne o rocznej mocy produkcyjnej do milionów detektorów.
Często zadawane pytanie
1Zalety optycznego obrazowania gazowego
Oszczędność czasu i wydajność: obsługa wykrywania na dużą skalę w czasie rzeczywistym, szybka lokalizacja wycieku, brak konieczności przerywania produkcji.
Wykrywanie na dużą odległość: z dala od niebezpiecznych i złożonych obszarów, badania nienaruszające bez kontaktu, bez dodatkowego źródła promieniowania
Łatwość analizy: intuicyjne obrazowanie, natychmiastowe przechowywanie, wygodna analiza
Badanie wielofunkcyjne: można wykryć różne gazy, z doskonałą zdalną funkcją pomiaru temperatury
2Zasada działania optycznego obrazowania gazowego
Optyczne obrazowanie gazu to rodzaj technologii podczerwieni, która może zobaczyć niewidzialne gazy przemysłowe.
Po wchłonięciu promieniowania podczerwonego w określonych długościach fali, różnica promieniowania podczerwonego spowoduje między gazem a tłem.
Detektor podczerwieni wykrywający wycieki gazu z wbudowanym filtrem wąskopasmowym odbiera tylko pasma podczerwieni w pobliżu szczytu absorpcji podczerwieni gazu,i może przekształcić gaz w widoczne obrazy podczerwone poprzez różnicę promieniowania między gazem a tłem.
