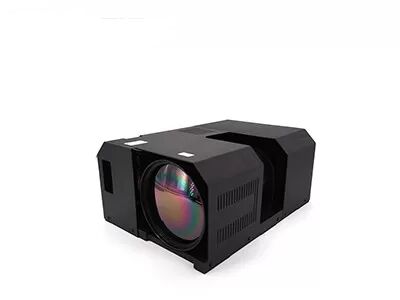

Moduł termowizyjny chłodzony dalekiego zasięgu IR z rozdzielczością 1280x1024 i rastrem pikseli 12 µm

  • Long Range Detection Cooled IR Thermal Module Core with 1280x1024 Resolution and 12μm Pixel Pitch
  • Long Range Detection Cooled IR Thermal Module Core with 1280x1024 Resolution and 12μm Pixel Pitch
Miejsce pochodzenia Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu GAVINA GC1212MA
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności T/T
Szczegóły Produktu
Wysoka rozdzielczość 1280x1024 Rozstaw pikseli 12μm
Liczba klatek na sekundę 50 Hz NETD 18mK(F2/F4)
Chłodnica kriogeniczna RS058 Zakres widmowy 3,7 ~ 4,8 μm MW
Podkreślić

Rdzeń modułu detektora podczerwieni 12um

,

moduł detektora podczerwieni 1280x1024
Zostaw wiadomość
opis produktu
Moduł termowizyjny chłodzony dalekiego zasięgu IR 1280x1024 12µm
Przegląd produktu

Chłodzony moduł kamery termowizyjnej MWIR GAVIN GC1212MA HD wykorzystuje samodzielnie opracowany detektor MWIR o rozdzielczości 1280*1024/12µm, zapewniając czterokrotnie większą liczbę pikseli niż konwencjonalny detektor 640*512 na tym samym obszarze obrazu. Umożliwia to szersze pole widzenia i ujawnia więcej szczegółów obrazu.

Wyposażony w wiele algorytmów przetwarzania obrazu, dostarcza bezpośrednio obrazy w wysokiej rozdzielczości, nadające się do wykrywania celów w każdych warunkach pogodowych, przy różnej widoczności i w trudnych warunkach. Może wykrywać i rozpoznawać zagrożenia na dużą odległość, jednocześnie prezentując więcej szczegółów celu na krótkim dystansie.

Dzięki dużej matrycy o rozdzielczości 1280x1024 można uzyskać szersze pole widzenia i więcej szczegółów obrazu. Zmniejszony rozmiar piksela 12µm oferuje lepszą rozdzielczość przestrzenną i pozwala na dopasowanie krótszych obiektywów optycznych w celu osiągnięcia tej samej misji zasięgu.

Główne cechy
  • Rozdzielczość megapikselowa, wyjątkowa jakość obrazu - Zasilany przez chłodzony detektor podczerwieni średniego pasma 1280*1024/12µm zapewniający ostry, szczegółowy obraz termowizyjny. Integruje zaawansowane algorytmy przetwarzania obrazu, w tym DRC, redukcję szumów 2D/3D i wzmacnianie krawędzi (EE) dla doskonałej klarowności.
  • Wysoka niezawodność, doskonała czułość - Technologia termowizji chłodzonej średniego pasma zapewnia doskonałą adaptacyjność i spójność w różnych zastosowaniach. Wyjątkowa czułość termiczna z NETD już od 18mK.
  • Łatwa integracja, elastyczna konfiguracja - Obsługuje interfejs CameraLink z wyjściem danych obrazu RAW/YUV. Dostępne są liczne konfiguracje optyczne ze zmiennym zoomem do różnych potrzeb.
Specyfikacje produktu
Model GAVIN GC1212MA
Rozdzielczość 1280*1024
Rozmiar piksela 12µm
Kriochłodziarka RS058
Odpowiedź spektralna 3.7µm±0.2µm～4.8µm±0.2µm
NETD detektora IR (23℃) 18mK(F2/F4)
Częstotliwość odświeżania 50Hz
Tryb przyciemniania Liniowy/Histogram/Mieszany
Zoom cyfrowy Ciągły zoom cyfrowy od 1x do 8x
Kierunek obrazu Obrót poziomy/pionowy/po przekątnej
Algorytm obrazu DRC, redukcja szumów obrazu 2D/3D, EE
Standardowy interfejs zewnętrzny Standardowy interfejs wyjściowy HDMI J30JZ 25-pinowy
Wideo analogowe PAL/NTSC
Wideo cyfrowe Standard: DVP
Opcja: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Jednomodowe światłowody/Wielomodowe światłowody
Synchronizacja zewnętrzna Standard: LV-TTL
Opcja: RS422/LVDS
Komunikacja Standard: USB2.0/LV-TTL
Opcja: RS422/CAN/USB3.0/GigE
Zasilanie 24V±4V
Stałe zużycie energii (23℃) ≤11W
Czas chłodzenia (23℃) ≤8min
Rozmiar (mm) 149*58.5*80
Waga (g) ≤680
Temperatura pracy -40℃~+71℃
Wibracje Wibracje: intensywność szybkiego transportu; Uderzenia: półsinusoida, 40g/11ms, 3 osie, 6 kierunków, 3 razy/kierunek
Opcje obiektywów optycznych Stała ogniskowa: 19mm/F2
Zoom ciągły: 60~360mm/F4, 37.5~750mm/F4, 100~1000mm/F4
Zastosowania przemysłowe

Moduł kamery termowizyjnej GAVIN GC1212MA znajduje szerokie zastosowanie w wielu dziedzinach, takich jak NDT, monitorowanie środowiska, nadzór dalekiego zasięgu, badania naukowe itp.

Rozwiązania do detekcji IR
  • Wysoka czułość i doskonała wydajność
  • Wiodąca na świecie technologia w branży podczerwieni
  • Dostępne różne detektory podczerwieni - zarówno niechłodzone, jak i chłodzone detektory IR w różnych formatach i rozmiarach pikseli
  • Produkcja masowa zapewniająca szybką dostawę - Trzy linie produkcyjne o rocznej zdolności produkcyjnej do milionów detektorów
Często zadawane pytania
1. Zasada działania optycznego obrazowania gazu

Kamera do optycznego obrazowania gazu może szybko wykrywać gaz bez tymczasowego zatrzymywania linii produkcyjnej, identyfikując różnicę promieniowania podczerwonego między gazem a tłem. Wizualizuje obecność wycieku gazu i dokładnie lokalizuje jego źródło.

2. Zastosowanie optycznego obrazowania gazu

Rozwój i integracja rozwiązań do optycznego obrazowania gazu opartych na detektorach podczerwieni i modułach termowizyjnych SensorMicro są dojrzałe i szeroko stosowane w różnych gałęziach przemysłu. Rozwiązania te adresują problemy wycieków gazu w przemyśle naftowym, gazowniczym, chemicznym, energetycznym oraz w monitorowaniu ochrony środowiska, wnosząc znaczący wkład w ochronę środowiska, oszczędność energii, bezpieczeństwo produkcji i zdrowie zawodowe.
