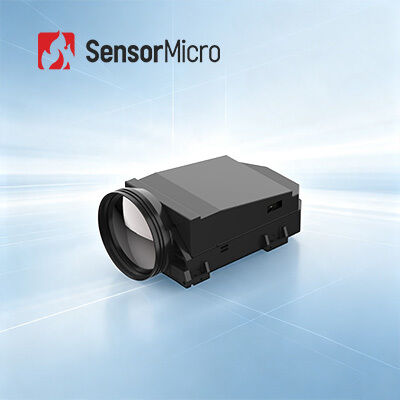

Moduł termowizyjny chłodzony dalekiego zasięgu IR z rozdzielczością 1280x1024 i rastrem pikseli 12 µm

  • Long Range Detection Cooled IR Thermal Module Core with 1280x1024 Resolution and 12μm Pixel Pitch
Miejsce pochodzenia Chiny
Nazwa handlowa SensorMicro
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu GAVINA GC1212MA
Minimalne zamówienie 1 kawałek
Cena Zbywalny
Zasady płatności T/T
Szczegóły Produktu
Wysoka rozdzielczość 1280x1024 Rozstaw pikseli 12μm
Liczba klatek na sekundę 50 Hz NETD 18mK(F2/F4)
Chłodnica kriogeniczna RS058 Zakres widmowy 3,7 ~ 4,8 μm MW
Podkreślić

Rdzeń modułu detektora podczerwieni 12um

,

moduł detektora podczerwieni 1280x1024
Zostaw wiadomość
opis produktu
Układ termiczny IR o chłodzonym zasięgu wykrywania 1280x1024 12μm
Przegląd produktu

GAVIN GC1212MA HD MWIR chłodzony rdzeń kamery podczerwonej wyposażony jest w samodzielnie opracowany detektor 1280×1024/12μm chłodzony MWIR,dostarczająca czterokrotnie większą liczbę pikseli niż konwencjonalny detektor 640×512 w tym samym obszarze aktywnego obrazuUmożliwia to szersze pole widzenia i ujawni więcej szczegółów obrazu.

Wyposażony w wiele algorytmów przetwarzania obrazu, dostarcza bezpośrednio obrazy o wysokiej rozdzielczości, nadające się do wykrywania celów w każdej pogodzie w różnych warunkach widoczności i surowych warunkach.Może wykrywać i rozpoznawać zagrożenia i zagrożenia na dużą odległość, a jednocześnie przedstawiać więcej szczegółów dotyczących celu na krótką odległość.

Dzięki dużej rozdzielczości 1280x1024 może realizować szersze pole widzenia i dostarczać więcej szczegółów obrazu.Zmniejszony rozmiar pikseli 12 μm oferuje lepszą rozdzielczość przestrzenną i dopasowuje się do krótszej ostrości obiektywu optycznego w celu osiągnięcia tej samej misji..

Główne cechy
  • Rozdzielczość megapixelów, wyjątkowa jakość obrazu- Napędzany przez 1280×1024/12μm, chłodzony podczerwony detektor dla ostrych, szczegółowych obrazów termicznych.i wzmocnienie krawędzi (EE) dla lepszej jasności.
  • Wysoka niezawodność, wyższa wrażliwość- Technologia obrazowania termicznego chłodzonego w środku fali zapewnia doskonałą elastyczność i spójność w różnych zastosowaniach.
  • Łatwa integracja, elastyczna konfiguracja- Wspiera interfejs CameraLink z wyjściem danych obrazu RAW/YUV.
Specyfikacja produktu
Model GAVIN GC1212MA
Rozstrzygnięcie 1280×1024
Wielkość pikseli 12 μm
Kryochłodnik RS058
Odpowiedź widmowa 30,7 μm±0,2 μm ∙ 4,8 μm±0,2 μm
Detektor IR NETD ((23°C) 18mK ((F2/F4)
Prędkość obrazu 50 Hz
Tryb przyciemniania Liniowy/Histogram/Mieszany
Cyfrowe powiększenie 1× do 8× ciągłego cyfrowego powiększania
Kierunek obrazu Zwrot poziomo/pionowo/diagonalnie
Algorytm obrazu DRC, redukcja hałasu obrazu 2D/3D, EE
Standardowy interfejs zewnętrzny J30JZ 25-pin HDMI Dedicated Output Interface
Wideo analogowe PAL/NTSC
Digitalne wideo Standard: DVP
Opcja: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Włókno optyczne jednomodowe/Włókno optyczne wielomodowe
Sync zewnętrzny Standard: LV-TTL
Opcja: RS422/LVDS
Komunikacja Standard: USB2.0/LV-TTL
Opcja: RS422/CAN/USB3.0/GigE
Zasilanie 24V±4V
Stałe zużycie energii ((23°C) ≤ 11 W
Czas chłodzenia ((23°C) ≤8min
Rozmiar ((mm) 149×58,5×80
Waga ((g) ≤ 680
Temperatura pracy -40°C~+71°C
Wibracje Drgania: intensywność przenoszenia z dużą prędkością; Wpływ: pół fala sinus, 40 g / 11 ms, 3 osi, 6 kierunków, 3 razy / kierunek
Opcje soczewek optycznych Stała ostrość: 19 mm/F2
Zwiększenie ciągłe: 60~360mm/F4, 37,5~750mm/F4, 100~1000mm/F4
Zastosowania przemysłowe

Moduł kamery termicznej podczerwonej GAVIN GC1212MA jest szeroko stosowany w wielu dziedzinach, takich jak NDT, monitorowanie środowiska, obserwacja dalekiego zasięgu, badania naukowe itp.

Rozwiązania wykrywania IR
  • Wysoka wrażliwość i doskonała wydajność
  • Światowa wiodąca technologia w przemyśle podczerwonym
  • Dostępne różne detektory podczerwieni - zarówno nieochłodzone, jak i ochłodzone detektory IR w różnych formatach i rozmiarach pikseli
  • Produkcja masowa w celu zapewnienia szybkiej dostawy - trzy linie produkcyjne o rocznej mocy produkcyjnej do milionów detektorów
Częste pytania
1Zasada działania obrazowania optycznego gazowego

Optyczna kamera do obrazowania gazu może szybko wykryć gaz bez tymczasowego zatrzymania linii produkcyjnej poprzez identyfikację różnicy promieniowania podczerwonego między gazem a tłem.Wizualizuje, czy istnieje wyciek gazu i dokładnie lokalizuje źródło wycieku.

2Zastosowanie optycznego obrazowania gazowego

Rozwój i integracja rozwiązań optycznych do obrazowania gazu opartych na czujnikach mikro podczerwonych i modułach termicznych są dojrzałe i szeroko stosowane w różnych gałęziach przemysłu.Rozwiązania te rozwiązują problemy z wyciekiem gazu w ropie naftowej, gazu ziemnego, przemysłu chemicznego, energii elektrycznej i monitorowania ochrony środowiska, wnosząc znaczący wkład w ochronę środowiska, oszczędność energii, bezpieczną produkcję,i zdrowia pracy.
