Szybka integracja Moduły kamer chłodzonych podczerwienią EYAS1212 Mega Pixel 149x58,5x71mm

Miejsce pochodzenia Wuhan, prowincja Hubei, Chiny
Nazwa handlowa GST
Orzecznictwo ISO9001:2015; RoHS; Reach
Numer modelu EYAS1212
Minimalne zamówienie 1 kawałek
Cena Negotiable
Zasady płatności L/C, T/T

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Rezolucja 1280x1024 Rozstaw pikseli 12μm
NETD ≤20mK Zakres widmowy 3,7 ~ 4,8 μm MW
Rozmiar 149x58,5x71mm Częstotliwość wyświetlania klatek 1 ~ 100 Hz Regulowany
High Light

Moduły kamer chłodzonych na podczerwień Moduły kamer chłodzonych 12um

,

149x58

Zostaw wiadomość
opis produktu

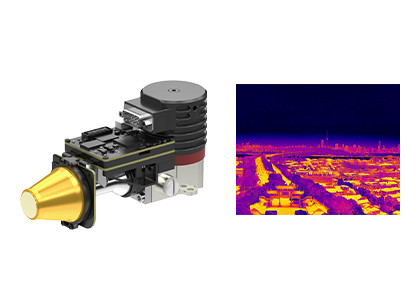

Chłodzony rdzeń termiczny EYAS1212



Szybka integracja Chłodzony rdzeń kamery IR EYAS1212 Megapiksel 1280x1024 / 12μM



Opis produktu



EYAS1212 to analogowo-cyfrowy chłodzony moduł podczerwieni o wysokiej rozdzielczości, oparty na formatach 1280x1024 raster 12μm IR FPA.



Ten moduł AD zawiera płytkę zbliżeniową, która zapewnia taktowanie FPA i czułe zasilacze.Ponadto interfejs Camera Link generuje 16-bitowe nieprzetworzone dane, co znacznie upraszcza integrację detektora z systemem.



Dlatego moduł EYAS1212 AD ułatwia klientom OEM przeprowadzenie szybkiego testu akceptacyjnego na chłodzonym detektorze podczerwieni GST C1212M 1280x1024 / 12μm, rozpoczęcie szybkiego rozwoju wtórnego i skrócenie okresu opracowywania chłodzonych modułów podczerwieni lub kompletnych kamer termowizyjnych na podczerwień lub systemów opartych na chłodzonych detektory podczerwieni.



Global Sensor Technology jest dostawcą czujników detektorów podczerwieni i rdzeni kamer termowizyjnych OEM.Mamy ponad 10-letnie doświadczenie w branży termowizyjnej.Posiadamy profesjonalny zespół obsługi posprzedażnej, który zapewnia klientom profesjonalną odpowiedź.W przypadku jakichkolwiek pytań lub problemów skontaktuj się z nami w dowolnym momencie, a my odpowiemy po raz pierwszy.



Główne cechy



- Łatwy w rozwoju i integracji

- Interfejs Cameralink Wyjście 16-bitowych nieprzetworzonych danych, sterowanie portem szeregowym

- Zintegrowana struktura, wymiary są zgodne z detektorem

- Pojedyncze zasilanie 5 V

- Zdolne do przechwytywania szybko poruszającego się celu



Specyfikacja produktu



Model EYAS1212
Wydajność detektora podczerwieni
Rezolucja 1280x1024
Rozstaw pikseli 12μm
Chłodnica kriogeniczna RS058F
Zakres widmowy 3,7 μm ~ 4,8 μm MW
Czas chłodzenia (25°C) ≤6 min
Optymalna NETD (20°C) ≤20mK
Tryb pracy
Częstotliwość wyświetlania klatek 1 ~ 100 Hz Regulowany
Tryb pracy Migawka;Tryb integracji ITR/IWR;Tryb Windowsa;Przeciw kwitnieniu
Specyfikacja elektryczna
Standardowy interfejs zewnętrzny QSH 60pin
Wideo cyfrowe Cameralink: wyjście 16-bitowych nieprzetworzonych danych
Synchronizacja zewnętrzna CC1: synchronizacja zewnętrzna INT/ramka;CC2: Zewnętrzna synchronizacja MC
Komunikacja Port szeregowy Cameralink: TFG+/-, TC+/-;9600b/s
Zasilacz 1-kanałowy panel obrazowania: 5 V
1-kanałowa chłodnica kriogeniczna: 24 V
Stabilne zużycie energii 9W
Wymiar (mm) 149×58,5×71
Waga ≤680g
Temperatura pracy -40°C ~ +60°C
Wielkość wibracji Wibracje: GJB Transport z dużą prędkością montowany na pojeździe
Wstrząs: Fala półsinusoidalna, 40 g 11 ms, 3 osie, 6 kierunków, 3 razy każdy



Zastosowania przemysłowe



Moduł termowizyjny EYAS1212 jest szeroko stosowany w wielu obszarach, takich jak system zdalnego monitorowania, system poprawy widzenia w locie, ładunek wieloczujnikowy itp.



Szybka integracja Moduły kamer chłodzonych podczerwienią EYAS1212 Mega Pixel 149x58,5x71mm 0



O zespole GST Infrared



Szybka integracja Moduły kamer chłodzonych podczerwienią EYAS1212 Mega Pixel 149x58,5x71mm 1



Często zadawane pytania



1. Zastosowanie LWIR, MWIR/LWIR Dwukolorowy chłodzony detektor podczerwieni



W technologii termowizyjnej w podczerwieni, długofalowe detektory termiczne mają silną penetrację przez zapyloną atmosferę, nie są zakłócane przez odblaski słoneczne i odbicia światła.Wyjątkową jakość obrazu można uzyskać w różnych złożonych środowiskach, takich jak jazda pojazdem w zakurzonej atmosferze, żagle statku na wodzie z odblaskowym światłem czy samolot przelatujący przez chmury.



Dwukolorowy, chłodzony detektor podczerwieni łączy w sobie zalety detekcji fal średnich i długich w jeden chłodzony zespół detektora podczerwieni, który może jednocześnie wykonywać wysokowydajne obrazowanie w pojedynkujących się pasmach fal, znacznie zmniejszając odsetek fałszywych alarmów.Może być używany do wykrywania złożonego tła i monitorowania szybko poruszających się celów.
