Szybka integracja Chłodzony rdzeń kamery IR EYAS1212 Megapiksel 1280x1024 / 12μM
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Rezolucja | 1280x1024 | Rozstaw pikseli | 12μm |
|---|---|---|---|
| NETD | ≤20mK | Zakres widmowy | 3,7 ~ 4,8 μm MW |
| Rozmiar | 149x58,5x71mm | Częstotliwość wyświetlania klatek | 1 ~ 100 Hz Regulowany |
| High Light | Rdzeń kamery IR EYAS 1212,rdzeń kamery IR 1280x1024,chłodzone moduły kamery 12um |
||
opis produktu

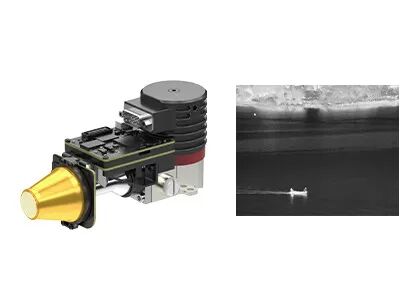

Chłodzony rdzeń termiczny EYAS1212
EYAS1212 Mega Pixel 1280x1024 / 12μm MCT MWIR Chłodzony moduł podczerwieni do szybkiej integracji
Opis produktu
EYAS1212 to analogowo-cyfrowy chłodzony moduł podczerwieni o wysokiej rozdzielczości, oparty na formatach 1280x1024 raster 12μm IR FPA.
Ten moduł AD zawiera płytkę zbliżeniową, która zapewnia taktowanie FPA i czułe zasilacze.Ponadto interfejs Camera Link generuje 16-bitowe nieprzetworzone dane, co znacznie upraszcza integrację detektora z systemem.
Dlatego moduł EYAS1212 AD ułatwia klientom OEM przeprowadzenie szybkiego testu akceptacyjnego na chłodzonym detektorze podczerwieni GST C1212M 1280x1024 / 12μm, rozpoczęcie szybkiego rozwoju wtórnego i skrócenie okresu opracowywania chłodzonych modułów podczerwieni lub kompletnych kamer termowizyjnych na podczerwień lub systemów opartych na chłodzonych detektory podczerwieni.
Global Sensor Technology jest dostawcą czujników detektorów podczerwieni i rdzeni kamer termowizyjnych OEM.Mamy ponad 10-letnie doświadczenie w branży termowizyjnej.Posiadamy profesjonalny zespół obsługi posprzedażnej, który zapewnia klientom profesjonalną odpowiedź.W przypadku jakichkolwiek pytań lub problemów skontaktuj się z nami w dowolnym momencie, a my odpowiemy po raz pierwszy.
Główne cechy
- Łatwy w rozwoju i integracji
- Interfejs Cameralink Wyjście 16-bitowych nieprzetworzonych danych, sterowanie portem szeregowym
- Zintegrowana struktura, wymiary są zgodne z detektorem
- Pojedyncze zasilanie 5 V
- Zdolne do przechwytywania szybko poruszającego się celu
Specyfikacja produktu
| Model | EYAS1212 |
| Wydajność detektora podczerwieni | |
| Rezolucja | 1280x1024 |
| Rozstaw pikseli | 12μm |
| Chłodnica kriogeniczna | RS058F |
| Zakres widmowy | 3,7 μm ~ 4,8 μm MW |
| Czas chłodzenia (25°C) | ≤6 min |
| Optymalna NETD (20°C) | ≤20mK |
| Tryb pracy | |
| Częstotliwość wyświetlania klatek | 1 ~ 100 Hz Regulowany |
| Tryb pracy | Migawka;Tryb integracji ITR/IWR;Tryb Windowsa;Przeciw kwitnieniu |
| Specyfikacja elektryczna | |
| Standardowy interfejs zewnętrzny | QSH 60pin |
| Wideo cyfrowe | Cameralink: wyjście 16-bitowych nieprzetworzonych danych |
| Synchronizacja zewnętrzna | CC1: synchronizacja zewnętrzna INT/ramka;CC2: Zewnętrzna synchronizacja MC |
| Komunikacja | Port szeregowy Cameralink: TFG+/-, TC+/-;9600b/s |
| Zasilacz | 1-kanałowy panel obrazowania: 5 V 1-kanałowa chłodnica kriogeniczna: 24 V |
| Stabilne zużycie energii | 9W |
| Wymiar (mm) | 149×58,5×71 |
| Waga | ≤680g |
| Temperatura pracy | -40°C ~ +60°C |
| Wielkość wibracji | Wibracje: GJB Transport z dużą prędkością montowany na pojeździe Wstrząs: Fala półsinusoidalna, 40 g 11 ms, 3 osie, 6 kierunków, 3 razy każdy |
Zastosowania przemysłowe
Moduł termowizyjny EYAS1212 jest szeroko stosowany w wielu obszarach, takich jak system zdalnego monitorowania, system poprawy widzenia w locie, ładunek wieloczujnikowy itp.
O zespole GST Infrared
Często zadawane pytania
1. Klasyfikacja macierzy płaszczyzny ogniskowej podczerwieni (FPA)
Zgodnie z metodą chłodzenia, detektory termowizyjne w podczerwieni można podzielić na chłodzone i niechłodzone detektory termowizyjne.Chłodzony detektor podczerwieni FPA przyjmuje obecnie głównie butelkę Dewara / lodówkę dławiącą z szybkim startem i butelkę Dewara / lodówkę z cyklem Stirlinga.Natomiast niechłodzony detektor termiczny IR FPA pracuje w temperaturze pokojowej.Jest to rdzeń niechłodzonego systemu termowizyjnego.Do najpowszechniejszych materiałów wrażliwych na ciepło należą tlenek wanadu (Vox) i krzem amorficzny (a-Si).Materiał z tlenku wanadu jest głównym wyborem na obecnym rynku;ma wysoki współczynnik odporności na temperaturę i wysoką czułość termiczną.
2. Zasada działania matrycy płaszczyzny ogniskowej podczerwieni
Szereg elementów światłoczułych jest umieszczony na detektorze z matrycą płaszczyzny ogniskowej.Promienie podczerwone emitowane z nieskończoności są obrazowane na tych światłoczułych elementach matrycy płaszczyzny ogniskowej za pośrednictwem układu optycznego.Detektor przetwarza sygnał świetlny na sygnał elektryczny i wykonuje integralne wzmocnienie, próbkowanie, bufor wyjściowy i system multipleksowania, a na koniec jest wysyłany do systemu monitorowania w celu utworzenia obrazu.
