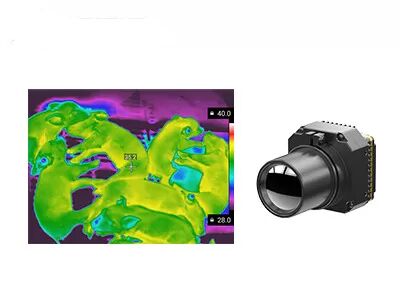

Rdzeń modułu kamery termowizyjnej na podczerwień Clear Image 640x512 17μM dla ADAS

Rdzeń modułu kamery termowizyjnej na podczerwień 640x512 / 17μM do termografii przemysłowej

Moduł niechłodzonej kamery termowizyjnej PLUG617R składa się z niechłodzonego detektora podczerwieni fpa 640x512 / 17μm, pełnej serii komponentów optycznych, profesjonalnego układu przetwarzania sygnału i algorytmu przetwarzania obrazu.

PLUG617R to rodzaj niechłodzonego modułu kamery stosowanego w dziedzinie przemysłowego obrazowania termowizyjnego i pomiaru temperatury.Zakres temperatur można dostosować, co może spełnić specyficzne wymagania termografii przemysłowej i przedstawić wyraźny obraz termiczny.

Jako wiodący producent modułów kamer termowizyjnych, firma Global Sensor Technology jest zaangażowana w otwieranie nowej wizji przemysłowego pomiaru temperatury.Po latach gromadzenia wiedzy technicznej i praktycznego doświadczenia w zakresie pomiaru temperatury w podczerwieni, dostarczyliśmy naszym klientom pełną gamę maszynowych rozwiązań wizyjnych termowizyjnych.

-NETD<30mk, wysoka czułość
- Stabilna wydajność
- Łatwa integracja
- Wyraźna jakość obrazu i szczegóły
- Konfigurowalny zakres temperatur
- Silna zdolność adaptacji do środowiska

Moduł termowizyjny PLUG617R jest szeroko stosowany w kontroli energii elektrycznej, wizji maszynowej, bezpieczeństwie i monitorowaniu budynków HVAC, na zewnątrz, w straży pożarnej i ratownictwie, w organach ścigania i ratownictwie, ADAS, ładunkach UAV itp.

1. O detektorze podczerwieni w opakowaniu ceramicznym

Proces pakowania ceramicznego jest podobny do pakowania metalowego, który jest dojrzałą technologią pakowania detektora podczerwieni.W porównaniu z opakowaniem metalowym objętość i waga zapakowanego detektora zostaną znacznie zmniejszone.W przypadku opakowań ceramicznych jego układ odczytowy posiada funkcję samoregulacji temperatury pracy i nie wymaga stabilizacji TEC.

2. Opakowanie na poziomie opłatka

Opakowania na poziomie wafla, znane również jako opakowania na poziomie wafla, stały się ważną częścią zaawansowanej technologii pakowania w branży półprzewodników.Pakowanie na poziomie płytki (WLP) to proces pakowania w wysokiej próżni bezpośrednio na całej płytce MEMS, a następnie trasowania i cięcia w celu utworzenia pojedynczego detektora podczerwieni.Wykonuje większość lub wszystkie procedury pakowania i testowania bezpośrednio na płytce detektora IR przed pokrojeniem w kostkę.

Jest to ulepszony pakiet rozmiarów chipów, który spełnia potrzeby małych rozmiarów, lekkości, przenośnego, podręcznego, niskiej ceny i wysokiej wydajności produkcji.
