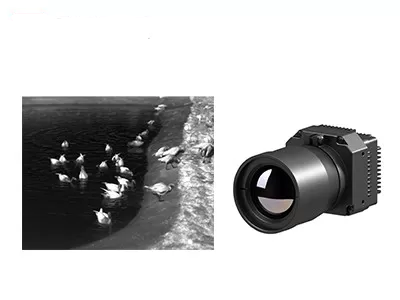

Moduł kamery termowizyjnej wysokiej rozdzielczości VOx Niechłodzony LWIR 1280x1024 / 12μm

Moduł kamery termicznej VOx Uncooled LWIR 1280x1024 / 12μm do pomiaru temperatury przemysłowej

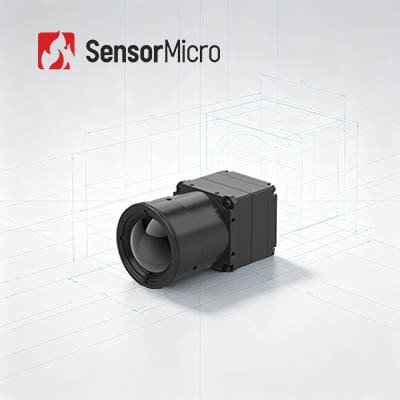

PLUG1212R to jeden z modułów kamer podczerwonych nieochłodzonych serii PLUG-R opracowanych przez SensorMicro.profesjonalne obwody przetwarzania sygnału i platforma przetwarzania obrazu, całkowicie przekształca docelowe promieniowanie podczerwone w dane o temperaturze.Jego pomiar temperatury jest dostępny, a zakres temperatury może być dostosowywany od -20 °C ~ 150 °C do pomiaru temperatury przemysłowej.

Z dużą rozdzielczością 1280x1024, niechłodzony moduł termiczny PLUG1212R może przedstawiać więcej szczegółów obrazu i obsługuje większe pole widzenia.Zmniejszony rozmiar pikseli 12μm oferuje lepszą rozdzielczość przestrzenną i dopasowuje się do krótszej ostrości obiektywu optycznego, aby osiągnąć tę samą misję.

- Przesunięcie pikseli: 12 μm

- Rozstrzygnięcie: 1280x1024

- Zakres widma: 8 μm -14 μm

- Wysoka wrażliwość: NETD < 30mK

- Zakres temperatur: -20°C do 150°C, 100°C do 550°C

- Dokładność temperatury: ±2°C lub ±2%

- Wysoka niezawodność i silna przystosowalność do środowiska.

Moduł obrazowania podczerwonego PLU1212R jest szeroko stosowany w energetyce elektrycznej, wizji maszynowej, inspekcji budynków, hutnictwie naftowym itp.

1/ O ceramicznych opakowaniach / z detektorem podczerwieni.

Proces pakowania ceramicznego jest podobny do pakowania metalowego, który jest dojrzałą technologią pakowania detektorem podczerwieni.objętość i masa opakowanego detektora znacznie zmniejszy sięW przypadku opakowań ceramicznych obwód odczytu posiada funkcję samostosowania temperatury roboczej i nie wymaga stabilizacji TEC.

2Opakowania na poziomie płytki

Opakowania na poziomie płytki, znane również jako opakowania wielkości płytki, stały się ważną częścią zaawansowanej technologii opakowania w przemyśle półprzewodnikowym.Opakowanie na poziomie płytki (WLP) to proces zakończenia opakowania pod wysoką próżnią bezpośrednio na całej płytce MEMSWykonuje większość lub wszystkie procedury pakowania i testowania bezpośrednio na płytce detektora IR przed cięciem.

Jest to ulepszony pakiet chipów, który spełnia potrzeby małych rozmiarów, lekkiej wagi, przenośnej, przenośnej, niskiej ceny i wysokiej wydajności produkcji.
