| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | TIMO212 |
| Minimalne zamówienie | 1 kawałek |
| Cena | Zbywalny |
| Zasady płatności | T/T |
Szczegóły Produktu
| Rezolucja | 256x192 | Rozstaw pikseli | 12μm |
|---|---|---|---|
| Zakres widmowy | 8 ~ 14μm | Zakres temperatur | -20 ℃ ~ + 550 ℃ |
| Tryb ostrości | Skup się swobodnie | Dane wyjściowe | 14-bitowy surowy |
| Podkreślić | Rdzeń obrazowania termicznego 256x192,Małe rdzeń termowizualne 12um,Moduł kamery termicznej podczerwonej OEM |
||
opis produktu

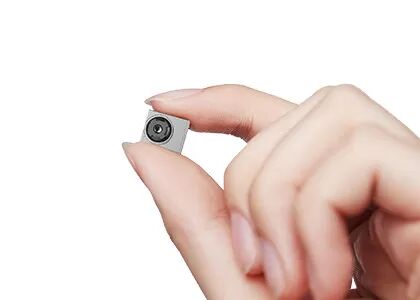

Lekki moduł termowizyjny LWIR bez chłodzenia o rozdzielczości 256x192 i rozmiarze piksela 12 µm
Moduł obrazowania IR bez chłodzenia TIMO212, znany również jako moduł termowizyjny bez chłodzenia, jest częścią rodziny modułów kamer na podczerwień TIMO opracowanych przez SensorMicro. Zawiera wyjątkowo mały detektor podczerwieni w obudowie wafer-level package (WLP) o rozdzielczości 256x192 / 12 µm, obejmujący długi zakres fal od 8 do 14 mikronów.
Dzięki technologii WLP, moduł kamery termowizyjnej IR TIMO212 osiąga super-mikro strukturę i ultra-niskie koszty, oferując jednocześnie większą czułość i doskonałą jakość obrazu w przystępnej cenie, co pozwala klientom wybrać najbardziej odpowiedni typ zgodnie z ich własnymi wymaganiami.
Dzięki w pełni zoptymalizowanej strukturze, rdzeń kamery termowizyjnej TIMO212 jest szeroko stosowany w zastosowaniach termowizyjnych, takich jak termografia, zapobieganie epidemiom, inteligentny sprzęt, AIoT i inne.
Główne cechy
Przystępny cenowo, ultra-miniaturowy moduł z optymalizacją SWaP-C
- Podstawowa jednostka termowizyjna, umożliwiająca podstawowe funkcje termowizyjne przy maksymalnej efektywności kosztowej
- Kompaktowy rozmiar, lekkość i niskie zużycie energii, idealne do integracji z miniaturowymi urządzeniami
Elastyczne opcje optyczne, dokładny pomiar temperatury
- Dostępne są liczne opcje obiektywów, w tym szerokokątne i teleobiektywy, aby sprostać różnorodnym potrzebom aplikacji
- Wysokoprecyzyjny pomiar temperatury z dokładnością do ±2°C; obsługuje monitorowanie temperatury w regionie i w pełnej klatce
Łatwa integracja, szybki rozwój
- Obsługuje interfejs obrazu DVP, kompatybilny z różnymi platformami wbudowanymi
- Zgodność ze standardami środowiskowymi RoHS 2.0
Specyfikacje produktu
| Model | TIMO212 | |||
| Rozdzielczość | 256x192 | |||
| Rozmiar piksela | 12 µm | |||
| Odpowiedź spektralna | 8–14 µm | |||
| Tryb ostrości | Bez ostrości | |||
| Obiektyw (HFOV / FL) | 17.5° / 10 mm | 25° / 7 mm | 56° / 3.2 mm | 90° / 2.1 mm |
| Waga (g) | 5.1 ± 0.4 | 4.4 ± 0.4 | 2 ± 0.2 | 4.8 ± 0.4 |
| Rozmiar (mm, bez FPC) | 16x14x18 | 16x14x14.6 | 14x12x9.8 | 16x14x15.6 |
| Liczba pinów | 40 PIN | |||
| Dane wyjściowe | 14-bitowe surowe | |||
| Częstotliwość klatek | Termografia: 25 Hz, Obrazowanie: 50 Hz | |||
| Zakres pomiaru temperatury | -20°C do +550°C (-20°C do +150°C | +100°C do +550°C) | |||
| Dokładność pomiaru temperatury | Większa z ±2°C / ±2% | |||
| Temperatura pracy | -20°C do +60°C | |||
| Wilgotność | 5%–85% | |||
| Temperatura przechowywania | -45°C do +85°C | |||
| Certyfikacja | RoHS 2.0 / REACH | |||
Zastosowania przemysłowe
Rdzeń kamery termowizyjnej TIMO212 jest szeroko stosowany w wielu dziedzinach, w tym w termografii, inteligentnym sprzęcie, inteligentnych budynkach, inteligentnych domach, AIoT i innych.
Nasze produkty IR
- Wysoka czułość i doskonała wydajność— wiodąca na świecie technologia w branży podczerwieni
- Dostępne różne detektory podczerwieni— zarówno detektory IR bez chłodzenia, jak i chłodzone w różnych formatach i rozmiarach pikseli
- Produkcja masowa w celu zapewnienia szybkiej dostawy— trzy linie produkcyjne o rocznej zdolności produkcyjnej do milionów detektorów
Często zadawane pytania
1. Jaka jest różnica między obrazowaniem termowizyjnym a wizualnym pod względem obiektywu?
Główna różnica polega na tym, że obiektywy do obrazowania termowizyjnego muszą być wykonane ze specjalnych materiałów. Promieniowanie cieplne podczerwieni nie przechodzi przez szkło (krzem), dlatego stosuje się specjalne obiektywy wykonane z germanu, chromu i innych materiałów metalowych. Powoduje to również, że cena obiektywów do obrazowania termowizyjnego jest nieco wyższa niż cena obiektywów optycznych, co zwiększa cenę całego urządzenia.
2. Jaka jest różnica między obrazowaniem termowizyjnym a wizualnym pod względem zasady obrazowania?
Ich zasady obrazowania są zasadniczo takie same. Urządzenia obrazujące rejestrują fale świetlne w określonym zakresie długości fal. W naturze zakres długości fal światła widzialnego wynosi od 0,39 µm do 0,78 µm, podczas gdy zakres długości fal promieniowania cieplnego podczerwieni wynosi od 0,75 µm do 1000 µm. Dopóki temperatura obiektu jest wyższa od zera absolutnego (-273°C), będzie występować promieniowanie podczerwone.
