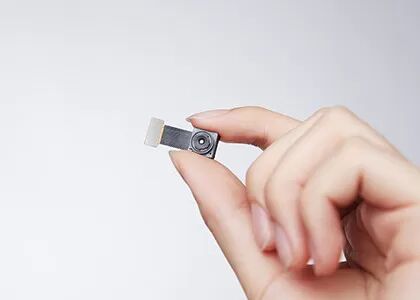

Niechłodzony moduł termowizyjny LWIR OEM o niewielkich rozmiarach 256x192 12μM

Lekki rdzeń termowizyjny LWIR, niechłodzony, o rozdzielczości 256x192, rozmiar piksela 12μm

Niechłodzony moduł obrazowania IR TIMO256, znany również jako niechłodzony moduł termiczny, jest jednym z rodziny modułów kamer na podczerwień TIMO opracowanych przez SensorMicro. Zawiera wyjątkowo mały detektor podczerwieni w obudowie typu wafer level package (WLP) o rozdzielczości 256x192 / 12μm, który obejmuje długie fale od 8 do 14 mikronów.

Dzięki technologii WLP, termiczny moduł kamery IR TIMO256 osiąga super mikro strukturę, ultra niskie koszty, a jednocześnie oferuje większą czułość i doskonałą jakość obrazu w przystępnej cenie, umożliwiając klientowi wybór najbardziej odpowiedniego typu zgodnie z własnymi wymaganiami.

Ze względu na w pełni zoptymalizowaną strukturę, rdzeń kamery termowizyjnej TIMO256 jest popularny i szeroko stosowany w zastosowaniach termowizyjnych na podczerwień, takich jak termografia, zapobieganie epidemiom, inteligentny sprzęt, AIoT itp.

- Detektor: niechłodzony mikrobolometr WLP
- Rozdzielczość: 256x192 / 12 μm
- Miniaturowy rozmiar: 15x13x6,83 mm
- NETD: ≤45mK

Rdzeń kamery termowizyjnej TIMO256 jest szeroko stosowany w wielu obszarach, takich jak termografia, inteligentny sprzęt, inteligentne budynki, inteligentny dom, AIoT itp.

• Dogłębna wiedza techniczna

Dzięki wieloletniemu doświadczeniu w badaniach, rozwoju i zastosowaniu technologii czujników na podczerwień, zbudowaliśmy silne możliwości w zakresie projektowania układów scalonych, produkcji płytek, pakowania i testowania, a także integracji systemów. Nasze solidne podstawy pozwalają nam na ciągłe dostarczanie innowacyjnych i niezawodnych produktów, które spełniają zmieniające się wymagania rynku.

• Skupiony na innowacjach i praktycznym wdrożeniu w zakresie czujników na podczerwień

Zobowiązujemy się do wprowadzania przełomów technologicznych w termowizji, nieustannie przesuwając granice w zakresie NETD, SWaP i temperatury pracy. Nasze produkty konsekwentnie przodują w zastosowaniach w zakresie bezpieczeństwa, monitoringu przemysłowego, inteligentnych systemów i innych.

• Zróżnicowane portfolio produktów

Wspierani przez niezależne badania i rozwój oraz wiele ścieżek technicznych, oferujemy kompleksową gamę komponentów do wykrywania podczerwieni - zarówno chłodzonych, jak i niechłodzonych - zapewniając dostosowane rozwiązania dla szerokiej gamy branż.

• Rygorystyczna walidacja niezawodności zapewnia jakość

Wspierane przez solidny system zarządzania jakością, nasze produkty przechodzą wielokrotne procedury testowe podczas produkcji, aby zapewnić długoterminową stabilność i niezawodność.

• Profesjonalne wsparcie techniczne i usługi wspólnego rozwoju

Nasz zespół inżynierów ściśle współpracuje z działami B+R i zespołami produktowymi klientów, aby przyspieszyć integrację systemów, poprawić wydajność i skrócić czas wprowadzenia na rynek. Twój sukces jest naszą wspólną misją.

1. Obraz termiczny vs. obraz wizualny

Światło widzialne to fala elektromagnetyczna, którą mogą widzieć ludzie. Jej zakres długości fal generalnie mieści się w przedziale 360-400 nm~760-830nm. To widmo elektromagnetyczne nazywane jest również widmem widzialnym, a jego zakres częstotliwości wynosi 830-750THz~395-360THz.

Podczerwień to fala elektromagnetyczna o długości fali pomiędzy mikrofalami a światłem widzialnym. Jej długość fali wynosi od 760 nanometrów (nm) do 1 milimetra (mm). Jest to niewidzialne światło o długości fali dłuższej niż światło czerwone. Częstotliwości wynoszą w przybliżeniu od 430 THz do 300 GHz.

2. Detektor obrazu termicznego i obrazu wizualnego

W przypadku głównych detektorów urządzenia obrazującego, urządzenia światła widzialnego wykorzystują detektor CCD i CMOS, podczas gdy termowizja wykorzystuje detektor chłodzony i niechłodzony. Główna różnica polega na tym, że światło widzialne CCD/CMOS może odbierać fale świetlne w paśmie światła widzialnego, a detektory termowizyjne mogą odbierać fale świetlne promieniowania cieplnego w paśmie podczerwieni. Detektory termowizyjne na podczerwień dzielą się na wiele typów w zależności od różnych procesów produkcyjnych i materiałów opakowaniowych. Bardziej makroskopowe odczucie jest takie, że detektory termowizyjne na podczerwień są droższe niż CCD światła widzialnego.
