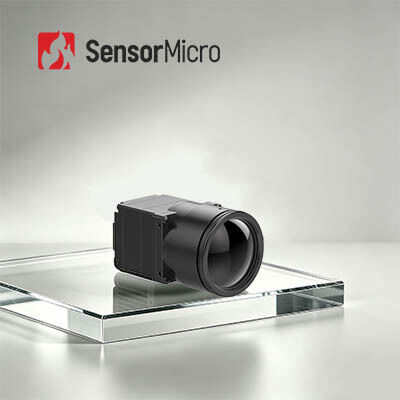

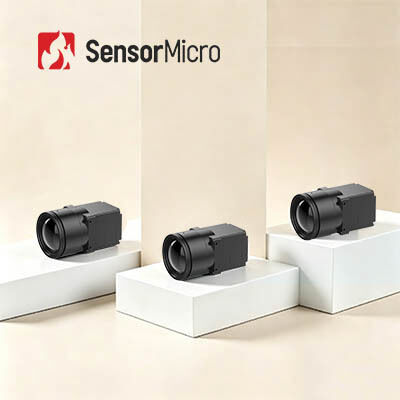

Rdzeń kamery termicznej LWIR z rozdzielczością 1280x1024 i rozdzielczością pikseli 12μm dla aplikacji bezpieczeństwa
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | MONETA1212 |
| Minimalne zamówienie | 1 kawałek |
| Cena | Zbywalny |
| Zasady płatności | T/T |
Szczegóły Produktu
| Rezolucja | 1280x1024 | Wideo cyfrowe | RAW/YUV422 |
|---|---|---|---|
| Interfejs komunikacyjny | TTL-232 | Zużycie energii | 1,0 W |
| Zakres widmowy | 8 ~ 14μm | Rozstaw pikseli | 12μm |
| Podkreślić | Rdzeń kamery termowizyjnej 25,4 mm × 25,4 mm |
||
opis produktu
Rdzeń kamery termicznej LWIR 1280x1024/12μm do zastosowań bezpieczeństwa
Przegląd produktu
Dzięki rozdzielczości 1280×1024 megapixelów i 12μm ultra-finiej technologii rozmiaru pikseli, rdzeń kamery podczerwonej COIN1212 redefiniuje przejrzystość obrazowania termicznego.Jego wiodący w branży detektor podczerwieni na poziomie płytki i zaawansowane algorytmy przetwarzania obrazu zapewniają wyjątkową jakość wizualną, umożliwiające szerokopasmowe monitorowanie na duże odległości i precyzyjne rejestrowanie szczegółów z bliskiego zasięgu, wspierające DVP, BT.1120 i wiele tradycyjnych trybów wyjścia, a także elastyczne wyjście danych RAW/YUV,osiąga szybkie i dokładne wykrywanie punktów gorącychRównoważąc doskonałą wydajność i efektywność kosztową, jest optymalnym rdzeniem o wysokiej wydajności do wdrożenia systemów obrazowania termicznego.
Główne cechy
Wysokiej rozdzielczości obrazowanie, precyzyjne wykrywanie
- Rozstrzygnięcie megapixelów 1280×1024/12μm umożliwia szerokie pole widzenia i zdjęcia HD dalekiego zasięgu
- Wyraźnie rejestruje szczegóły celu podczas obserwacji z bliska
W pełni funkcjonalne i ekonomiczne
- Zbudowany z wiodącym w branży wielkoformatowym detektorem podczerwieni na poziomie płytki
- Zintegrowane z zaawansowanymi algorytmami przetwarzania obrazu w celu zwiększenia jasności obrazu i jakości wizualnej
Szybka integracja, przyspieszony rozwój
- Wspiera wiele interfejsów wyjściowych obrazu, w tym DVP i BT.1120
- Wyjście danych obrazu RAW/YUV z sterowaniem linią seryjnej
Specyfikacja produktu
| Model | COIN1212 |
|---|---|
| Wskaźniki detektorów IR | |
| Materiał wrażliwy | VOx |
| Rozstrzygnięcie | 1280×1024 |
| Wielkość pikseli | 12 μm |
| Odpowiedź widmowa | 8 μm ~ 14 μm |
| Typowy NETD | ≤ 40mK/F1.0/25°C |
| Przetwarzanie obrazu | |
| Cyfrowa prędkość klatki | 30 Hz |
| Czas uruchomienia | 6s |
| Wideo analogowe | / |
| Digitalne wideo | RAW/YUV422 |
| Algorytm obrazu | Korekta niejednorodności (NUC) 3D redukcja hałasu (3DNR) Dwuwymiarowe tłumienie hałasu (DNS) Kompresja dynamicznego zasięgu (DRC) Wzmocnienie krawędzi (EE) |
| Wyświetlacz obrazu | 10 Rodzajów (Białe Gorące/Lawa/Żelazne Czerwone/Gorące Żelazne/Medyczne/Arktyczne/Różaca 1/Różaca 2/Błyszczące/Czarne Gorące) |
| Oprogramowanie do komputerów | |
| Oprogramowanie ICC | Moduł sterowania i wyświetlacz video |
| Elektryczne | |
| Standardowy interfejs zewnętrzny | 50pin: DF40C-50DP-0.4V ((51), (HRS, Mężczyzna) |
| Płyty rozszerzeniowe | USB3.0 |
| Interfejs komunikacji | TTL-232 |
| Interfejs cyfrowy wideo | DVP16/BT.1120/MIPI |
| Napięcie zasilania | 4.5~5.5V |
| Typowe zużycie energii | 1.0W |
| Wyroby mechaniczne | |
| Rozmiar gołego rdzenia (mm) | 14mm/19mm/25mm: 25,4mm × 25,4mm × 19,3mm 35 mm/50 mm/100 m: 35,4 mm × 35,4 mm × 17,8 mm |
| Waga gołego rdzenia (g) | 14mm/19mm/25mm: 19,7±1g 35 mm/50 mm/100 m: 32,5±1 g |
| Przystosowanie do środowiska | |
| Temperatura pracy | -40°C~+70°C |
| Temperatura przechowywania | -45°C~+85°C |
| wilgotność | 5% do 95%, nie kondensujące |
| Wibracje | 5.35 gramów, Wyborne wibracje, 3-osiowe |
| Wpływ | Pół fal sinusów, 40 g / 11 ms, kierunek uderzenia x oś 3 razy |
| Certyfikacja | RoHS2.0/REACH |
| Soczewki optyczne | |
| Soczewki optyczne | Wymagania w zakresie bezpieczeństwa |
| Poziom ochrony | IP67 ((Front Lens) |
Zastosowania przemysłowe
Moduł obrazowania termicznego COIN1212 jest stosowany w dziedzinie monitorowania kluczowej infrastruktury, produkcji zaawansowanej, inspekcji przemysłowej, badań naukowych itp.
O nas
Nasza wizja:Przesunąć granice czucia i zmienić sposób, w jaki ludzie łączą się ze światem wokół nich.
Nasza misja:Wykorzystanie mocy technologii czujników podczerwieni w celu przekształcenia przemysłu na całym świecie, umożliwiając mądrzejsze decyzje, bezpieczniejsze środowiska i bardziej połączoną przyszłość.
Nasza wartość:Stworzyć zaawansowaną technologię podczerwoną, która uczyni świat lepszym miejscem.
Częste pytania
Jak działa detektor podczerwieni?
Detektory podczerwone działają poprzez wykrywanie promieniowania elektromagnetycznego w zakresie podczerwonym.
Detektory termiczne mierzą zmiany temperatury spowodowane wchłanianiem promieniowania podczerwonego.Mikrobolometry składają się z macierzów drobnych elementów oporowych wrażliwych na ciepłoKiedy promieniowanie podczerwone jest wchłaniane przez detektor, powoduje to wzrost temperatury elementu oporowego.powodujące zmianę oporu elektrycznego, który można wykryć i przekształcić w obraz.
Natomiast detektory fotonowe przekształcają fotony z promieniowania podczerwonego w sygnały elektryczne.Dwa typy detektorów fotonowych to detektory fotowoltaiczne i fotoprzewodnikiDetektory fotowoltaiczne wytwarzają napięcie, gdy absorbują fotony podczerwone, natomiast fotoprzewodniki zwiększają przewodność, gdy absorbują fotony.
Detektory podczerwone mogą również wykorzystywać inne mechanizmy wykrywania, takie jak pyroelektryczność, w której zmiany temperatury wywołują ładunek w materiale, lub efekty termoelektryczne,gdzie różnica temperatur między dwoma materiałami generuje napięcie.
sygnał wyjściowy z detektora podczerwonego może być przetwarzany i wyświetlany jako obraz, który może być wykorzystywany do różnych celów, takich jak obrazowanie termiczne w zastosowaniach medycznych lub przemysłowych,zdalne wykrywanie środowiska, oraz skanowanie termiczne w systemach bezpieczeństwa.
