xRezolucja | 640x512 | Pobór energii | 0,8 W |
---|---|---|---|
Zakres widmowy | 8~14μm | Rozstaw pikseli | 12μm |
NETD | <40mK | Częstotliwość wyświetlania klatek | 25 Hz/30 Hz |
High Light | Moduł termowizyjny Clear LWIR,moduł termowizyjny LWIR 25 Hz,moduł medycznej kamery termowizyjnej LWIR |

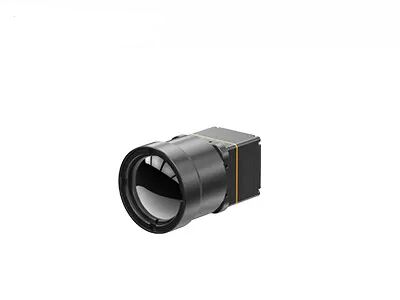

Moduł termowizyjny LWIR z dokładnością pomiaru temperatury ±2℃ lub ±2%
Moduł termiczny TWIN612 to nowy produkt opracowany przez Global Sensor Technology.Zawiera niechłodzony detektor podczerwieni o wymiarach 640×512/12µm w obudowie ceramicznej.Przy typowym NETD<40mk moduł termiczny TWIN612 może prezentować wyraźniejszy, ostrzejszy i bardziej szczegółowy obraz.
Dzięki zakresowi pomiaru temperatury -20℃~150℃/0~550℃, dokładności ±2℃ lub ±2% i częstotliwości odświeżania do 30 Hz, moduł termiczny gwarantuje płynny obraz termiczny i dokładny pomiar temperatury.
Moduł termiczny TWIN612 ma zalety kompaktowej konstrukcji, lekkiej konstrukcji i zużycia energii zaledwie 0,8 W.Dzięki ulepszonym algorytmom obrazu i funkcji pomiaru temperatury moduł termiczny TWIN612 zapewnia bardziej stabilne obrazy i dokładną temperaturę.
Proces pakowania ceramicznego jest podobny do pakowania metalowego, co jest dojrzałą technologią pakowania z użyciem detektora podczerwieni.W porównaniu z opakowaniem metalowym objętość i waga zapakowanego detektora zostaną znacznie zmniejszone.Dzięki temu moduł termiczny TWIN612 można zastosować w branżach, które mają rygorystyczne wymagania dotyczące rozmiaru, wagi i zużycia energii.
- Mały rozmiar: 25,4 mm × 25,4 mm × 35 mm
- Lekka waga: 25g
- Typowy NETD<40mk
- Ostre i wyraźne obrazowanie termowizyjne
- Typowy pobór mocy zaledwie 0,8 W
Model | TWIN612/R |
Wydajność detektora podczerwieni | |
Rezolucja | 640×512 |
Rozmiar piksela | 12μm |
Zakres widmowy | 8 ~ 14μm |
Typowy NETD | <40mK |
Przetwarzanie obrazu | |
Częstotliwość wyświetlania klatek | 25 Hz/30 Hz |
Czas uruchomienia | 6s |
Wideo analogowe | PAL/NTSC |
Wideo cyfrowe | YUV/BT.656/LVDS/USB2.0 |
Wyświetlanie obrazu | Łącznie 11 cali (biały gorący/lawa/żelazny łuk/woda/gorące żelazo/medyczny/arktyczny/tęcza1/tęcza2/czerwony gorący/czarny gorący) |
Algorytm obrazu | NUC/3D/2D/DRC/EE |
Parametry elektryczne | |
Standardowy interfejs zewnętrzny | 50pin_HRS |
Interfejs komunikacyjny | RS232/USB2.0 |
Napięcie zasilania | 4 ~ 5,5 V |
Typowe zużycie energii | 0,8 W |
Pomiar temperatury | |
Zakres temperatury pracy | -10 ℃ ~ 50 ℃ |
Zakres pomiaru temperatury | -20 ℃ ~ 150 ℃, 0 ℃ ~ 550 ℃ |
Dokładność pomiaru temperatury | Większa z ±2℃ lub ±2% |
SDK | Windows/Linux;Uzyskaj analizę strumienia wideo i konwersję od szarości do temperatury |
Charakterystyka fizyczna | |
Wymiar (mm) | 25,4×25,4×35 (bez obiektywu) |
Waga | 25g (bez obiektywu) |
Możliwość dostosowania do środowiska | |
temperatura robocza | -40 ℃ ~ + 70 ℃ |
Temperatura przechowywania | -45 ℃ ~ + 85 ℃ |
Wilgotność | 5%~95%, bez kondensacji |
Wibracja | 5,35 grama, 3 osie |
Zaszokować | Pół fali sinusoidalnej, 40 g/11 ms, 3 osie, 6 kierunków |
Optyka | |
Opcjonalny obiektyw | Naprawiono atermiczny: 13 mm |
Moduł termowizyjny TWIN612/R ma zastosowanie w dziedzinie termografii, monitorowania bezpieczeństwa, ładunków UAV, robotów, inteligentnego sprzętu, ADAS, straży pożarnej i ratownictwa
1. Czym rdzenie kamer termowizyjnych różnią się od kompletnych kamer termowizyjnych?
Rdzenie kamer termowizyjnych to podstawowe elementy kamer termowizyjnych, natomiast kompletne kamery termowizyjne składają się z rdzenia kamery termowizyjnej wraz z obudową, modułem wyświetlacza, interfejsem użytkownika i dodatkowymi funkcjami, takimi jak przechowywanie obrazu i możliwości przetwarzania danych.Producenci lub integratorzy często wykorzystują rdzenie kamer termowizyjnych do opracowywania niestandardowych rozwiązań w zakresie obrazowania termowizyjnego do określonych zastosowań.
2. Jakie są zastosowania detektorów podczerwieni i rdzeni kamer termowizyjnych?
Detektory podczerwieni i rdzenie kamer termowizyjnych są wykorzystywane w różnych dziedzinach i zastosowaniach, w tym:
Termografia i diagnostyka budynków
Monitorowanie i kontrola procesów przemysłowych
Bezpieczeństwo i nadzór
Działania gaśnicze i poszukiwawczo-ratownicze
Samochodowe systemy bezpieczeństwa
Obrazowanie medyczne
Monitoring rolnictwa i zwierząt
Badania i rozwój w różnych dyscyplinach naukowych
3. Czy istnieją różne typy detektorów podczerwieni i rdzeni kamer termowizyjnych?
Tak, istnieją różne typy detektorów podczerwieni, w tym termostosy, bolometry, detektory piroelektryczne i detektory fotonów.Podobnie dostępne są różne typy rdzeni do kamer termowizyjnych, począwszy od rdzeni o niskiej rozdzielczości odpowiednich do podstawowych zastosowań, po rdzenie o wysokiej rozdzielczości stosowane w zaawansowanych systemach termowizyjnych.Wybór typu czujki i rdzenia kamery zależy od konkretnych wymagań aplikacji.
