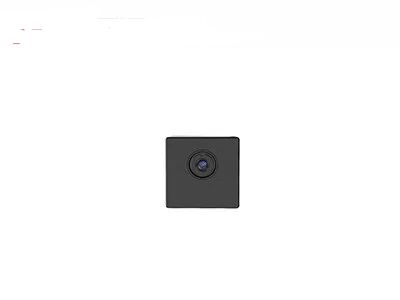

Nieochłodzony LWIR Infrared Camera Core 256x192 12μM + 3,2mm Lens For Security Camera
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xRezolucja | 256x192 | Pobór energii | 700 mW |
---|---|---|---|
Zakres widmowy | 8~14μm | Rozstaw pikseli | 12μm |
NETD | ≤65mK | Częstotliwość wyświetlania klatek | 25 Hz/30 Hz |
High Light | Niechłodzony rdzeń kamery na podczerwień LWIR,rdzeń kamery na podczerwień 256x192,rdzeń kamery bezpieczeństwa LWIR na podczerwień |
Niechłodzony rdzeń kamery na podczerwień LWIR 256x192 12μm + obiektyw 3,2 mm do kamery bezpieczeństwa
Niechłodzony moduł obrazowania w podczerwieni iLC212 zawiera detektor podczerwieni o wymiarach 256 x 192 / 12 μm z układem waflowym (WLP) w płaszczyźnie ogniskowej i może przechwytywać widmo podczerwieni długofalowej (LWIR) w zakresie od 8 do 14 μm.
Zorientowany na w pełni zoptymalizowany SWaP-C, moduł kamery termowizyjnej iLC212 został specjalnie zaprojektowany dla tych klientów, którzy mają surowe wymagania dotyczące rozmiaru, wagi i kosztów w obszarze bezpieczeństwa i nadzoru.Ze względu na swój miniaturowy rozmiar, niewielką wagę i bardzo niską cenę, rdzeń termiczny iLC212 doskonale spełnia niskie wymagania cenowe klientów, skracając czas ich rozwoju i oszczędzając koszty.
Global Sensor Technology specjalizuje się w projektowaniu, produkcji, sprzedaży i marketingu detektorów termowizyjnych i modułów podczerwieni.Możemy zapewnić naszym klientom różnorodne rozwiązania w zakresie obrazowania termowizyjnego w podczerwieni, które skracają czas opracowania wtórnego i znacznie zmniejszają koszty dla klientów.
- W pełni zoptymalizowana aplikacja SWaP-C
- Nadaje się do różnych kamer termowizyjnych bezpieczeństwa
- Szeroki zakres zastosowań termowizyjnych
- Niskie zużycie energii
Model | iLC212 |
Wydajność detektora podczerwieni | |
Materiał | Niechłodzony tlenek wanadu |
Rezolucja | 256×192 |
Rozmiar piksela | 12μm |
Odpowiedź widmowa | 8μm ~14μm |
NETD | ≤65 mK @ F1,0 @ 25 ℃ @ 50 Hz |
Przetwarzanie obrazu | |
Wideo cyfrowe | RAW/YUV/BT656;Obsługa transmisji wideo USB2.0;Linia parametrów pomocniczych pomiaru temperatury |
Cyfrowa liczba klatek na sekundę | 25 Hz/30 Hz |
Wyświetlanie obrazu | Czarno-gorący/biało-gorący/pseudokolor |
Algorytm obrazu | Korekta niejednorodności (NUC) Redukcja szumów obrazu 3D (3DNR) Redukcja szumów 2D (DNS) Kompresja zakresu dynamiki (DRC) Ulepszenie EE |
Czas uruchomienia | ≤3s |
Pomiar temperatury | |
Zakres temperatury pracy | -10 ℃ ~ + 50 ℃ |
Zakres pomiaru temperatury | -20 ℃ ~ + 150 ℃, obsługa rozszerzenia i dostosowywania zakresu pomiaru temperatury |
Dokładność pomiaru temperatury | ±3℃/±3% (przyjmij większą wartość) @23℃±5℃;Odległość pomiaru temperatury wynosi 1,5 m |
Regionalny pomiar temperatury | Obsługuje dowolny pomiar temperatury obszaru, maksymalną wartość obszaru wyjściowego, wartość minimalną i wartość średnią |
SDK | Wersja dla systemu Windows/Linux, umożliwia analizę strumienia wideo i konwersję szarości na temperaturę |
Interfejs elektryczny | |
Interfejs zewnętrzny | Złącze 30pin_HRS Wejście zasilania Wideo cyfrowe RS232-TTL/USB2.0 GPIO itp. |
Komunikacja | RS232-TTL/USB2.0 |
Komponent rozszerzenia | Zarząd VPC |
Oprogramowanie komputerowe | |
Oprogramowanie ICC | Sterowanie modułem i wyświetlanie wideo |
System zasilania | |
Zasilacz | DC 3,3 V ± 0,1 V |
Rozpraszanie mocy | Stan ustalony: 0,70 W/3,3 V przy 23 ± 3 ℃ |
Własność fizyczna | |
Złącza | Model złącza zewnętrznego: DF40C-30DP-0,4 V (51), (HRS-męski) Model złącza współpracującego: DF40C (2.0)-30DS-0.4V (51), (HRS-żeński) |
Rozmiar | 21 mm × 21 mm × 12,8 mm (w tym obiektyw 3,2 mm) |
Waga | 8,9 g ± 0,5 g (łącznie z obiektywem 3,2 mm) |
Możliwość dostosowania do środowiska | |
Operacja Temperatura | -40 ℃ ~ + 70 ℃ |
Temperatura przechowywania | -45 ℃ ~ + 85 ℃ |
Wilgotność | 5%~95%, bez kondensacji |
Odporność na uderzenia i wibracje | Uderzenie: pół fali sinusoidalnej, 40 g/11 ms, 3 osie, 6 kierunków Wibracje: 5,35 grama, 3 osie |
Orzecznictwo | ROHS2.0/REACH |
Obiektyw | |
Opcjonalny obiektyw | 3,2 mm/F1,1, HFOV: 55,6 ± 2,8°;Powłoka: AR |
Moduł obrazowania termowizyjnego iLC212 ma zastosowanie w dziedzinie monitorowania bezpieczeństwa, termografii, urządzeń przenośnych, elektroniki pojazdowej, inteligentnego domu, wykrywania żywych stworzeń itp.
1. Jakie są zalety chłodzonych modułów termicznych?
Chłodzone moduły termiczne oferują kilka zalet, w tym:
Wyższa czułość: Chłodzone moduły mogą wykrywać mniejsze różnice temperatur, zapewniając lepszą jakość obrazu.
Większy zasięg: mogą przechwytywać informacje termiczne na większych dystansach.
Wyższa rozdzielczość: Chłodzone moduły zazwyczaj oferują większą liczbę pikseli, co skutkuje ostrzejszymi i bardziej szczegółowymi obrazami.
Zredukowany szum: Proces chłodzenia znacznie zmniejsza szum czujnika, co zapewnia wyraźniejszy obraz.
Nadaje się do zaawansowanych analiz: Moduły chłodzone są często używane do badań naukowych, teledetekcji i specjalistycznych zastosowań, które wymagają precyzyjnych pomiarów i analiz temperatury.
2. Jakie są zalety niechłodzonych modułów termicznych?
Niechłodzone moduły termiczne mają swój własny zestaw zalet, w tym:
Niższy koszt: Moduły niechłodzone są na ogół tańsze niż ich chłodzone odpowiedniki.
Kompaktowy rozmiar: są mniejsze i lżejsze, co ułatwia integrację z różnymi systemami.
Brak konserwacji: Moduły niechłodzone nie wymagają kriogenicznych systemów chłodzenia, co upraszcza wymagania konserwacyjne.
Natychmiastowe uruchamianie: można je szybko włączyć i generować obrazy termowizyjne bez konieczności chłodzenia.
Efektywność energetyczna: Moduły niechłodzone zużywają mniej energii w porównaniu do modułów chłodzonych.
3. Jakie są typowe zastosowania chłodzonych i niechłodzonych modułów termicznych?
Chłodzone i niechłodzone moduły termiczne znajdują zastosowanie w różnych dziedzinach, w tym:
Chłodzone moduły termiczne: nadzór dalekiego zasięgu, badania naukowe, obrazowanie w wysokiej rozdzielczości itp.
Niechłodzone moduły termiczne: osobiste noktowizory, ręczne kamery termowizyjne, bezpieczeństwo samochodowe, inspekcje budynków, straż pożarna i elektronika użytkowa.
Należy zauważyć, że specyficzne zastosowanie i jego wymagania często decydują o wyborze pomiędzy modułami termicznymi chłodzonymi i niechłodzonymi.
4. Czy termometry na podczerwień są dokładne w pomiarze temperatury ciała?
Termometry na podczerwień (znane również jako termometry bezdotykowe) umożliwiają szybkie oszacowanie temperatury ciała.Jednakże na ich dokładność mogą mieć wpływ różne czynniki, takie jak odległość od celu, warunki temperatury zewnętrznej i kalibracja urządzenia.Do celów medycznych zaleca się stosowanie termometrów klasy klinicznej, zapewniających precyzyjne pomiary.
