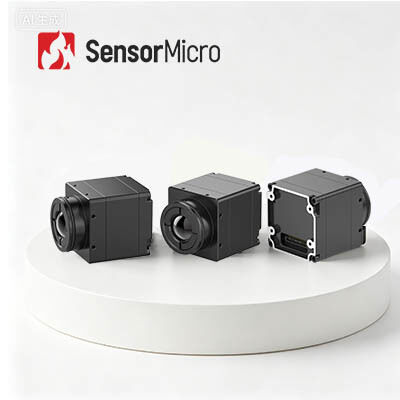

384x288 rozdzielczość 12μm Pixel Pitch LWIR Moduł kamery termicznej do bezpieczeństwa i ratownictwa
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | SensorMicro |
| Orzecznictwo | ISO9001:2015; RoHS; Reach |
| Numer modelu | iSE412 |
| Minimalne zamówienie | 1 kawałek |
| Cena | Zbywalny |
| Zasady płatności | T/T |
Szczegóły Produktu
| Zakres widmowy | 8 ~ 14μm | NETD | ＜30 mK |
|---|---|---|---|
| Rezolucja | 384x288 / 12μm | Liczba klatek na sekundę | 50 Hz |
| Czas uruchomienia | 6s | Algorytm obrazu | NUC/DRC/DNS/DDE/SFFC |
| Podkreślić | Moduł kamery termowizyjnej 17uM LWIR,moduł kamery termowizyjnej do termografii przemysłowej,kamera termowizyjna 400x300 LWIR |
||
opis produktu
Moduł kamery termowizyjnej LWIR 384x288 12μm, niechłodzony, dla bezpieczeństwa i ratownictwa
Przegląd produktu
Wyposażona w detektor termiczny o rozdzielczości 384×288 i rozmiarze piksela 12 μm w obudowie ceramicznej, rdzeń kamery na podczerwień iSE412 osiąga doskonałą wydajność dzięki zoptymalizowanej konstrukcji i konstrukcji algorytmu. Innowacyjna architektura działania bez migawki eliminuje częstą kalibrację migawki, skutecznie tłumiąc zacinanie się klatek i szumy tła, aby zapewnić wyjątkowo płynne obrazowanie w czasie rzeczywistym. Wyposażony w zaawansowane technologie przetwarzania obrazu, takie jak rekonstrukcja w super rozdzielczości i zoom elektroniczny, a także kalibrację jednym kliknięciem i konfigurowalne funkcje OSD, moduł gwarantuje wyraźne i regulowane efekty obrazowania. Kompatybilny z różnymi obiektywami, komponentami rozszerzeń i wyświetlaczami Micro OLED, umożliwia elastyczne dostosowywanie systemu. Dzięki niewielkim wymiarom i lekkiej konstrukcji rdzeń zapewnia stabilną i niezawodną detekcję w ekstremalnych ograniczeniach przestrzennych i środowiskowych, spełniając precyzyjne wymagania scenariuszy przemysłowych, bezpieczeństwa i ratownictwa.
Główne cechy
- Konstrukcja bez migawki zapewniająca płynniejsze oglądanie
• Nie jest wymagana kalibracja migawki podczas pracy, co eliminuje zacinanie się obrazu typowe w tradycyjnych systemach opartych na migawce
• Cicha praca zapewnia dyskretne użytkowanie bez hałasu mechanicznego - Kompaktowy i lekki, elastyczny do integracji
• Całkowite wymiary systemu wynoszące zaledwie 25,4×25,4×22,7 mm, masa gołego rdzenia ≤26±1,5g
• Zajmująca mało miejsca konstrukcja konstrukcyjna umożliwia elastyczny układ i integrację systemu - Bogata w funkcje, bezproblemowa integracja
• Obsługuje algorytmy superrozdzielczości, obraz w obrazie, konfigurowalne menu OSD, tryb uśpienia, kalibrację jednym kliknięciem i zgodność z różnymi wyświetlaczami Micro OLED
• Kompatybilny z wieloma soczewkami optycznymi i komponentami przedłużającymi, co ułatwia rozwój wtórny i dostosowywanie systemu
Specyfikacje produktu
| Model | iSE412 | |
| Wskaźniki detektorów podczerwieni | ||
| Wrażliwy materiał | Vox | |
| Rezolucja | 384×288 | |
| Rozmiar piksela | 12μm | |
| Odpowiedź widmowa | 8μm ~ 14μm | |
| Typowy NETD | ≤30mK | |
| Przetwarzanie obrazu | ||
| Efektywne piksele | 384×288 | |
| Cyfrowa liczba klatek na sekundę | 50 Hz | |
| Czas uruchomienia | 6s | |
| Wideo cyfrowe | YUV420/YUV422/RGB888/RAW | |
| Algorytm obrazu | NUC/DRC/DNS/DDE/SFFC | |
| Bez migawki | Utrzymany | |
| Wyświetlanie obrazu | 10 rodzajów (biały gorący/lawa/żelazo czerwony/gorące żelazo/medyczny/arktyczny/tęcza 1/tęcza 2/odcień/czarny gorący) | |
| Kierunek obrazu | Poziomo/pionowo/ukośnie | |
| Zoom cyfrowy | 1x/2x/4x/8x | |
| Jasność obrazu | Automatyczny/ręczny | |
| Kontrast obrazu | Automatyczny/ręczny | |
| Tryb kompensacyjny | Podręcznik | |
| Elektryczny | ||
|
Standardowy interfejs zewnętrzny
|
50pin: BP040SB-50-0114-B-R0
|
|
| Interfejs komunikacyjny | TTL-232/USB2.0 | |
| Cyfrowy interfejs wideo | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| Komponenty rozszerzenia | USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| Interfejs elektryczny | ||
| Napięcie zasilania | 2,7 V ~ 5,3 V | |
| Typowe zużycie energii | 0,8 W przy 50 Hz przy 23 ± 3 ℃ | |
| Mechaniczny/obiektyw | ||
| Rozmiar gołego rdzenia (mm) | 25,4×25,4×22,7 | φ36×24,3 |
| Masa gołego rdzenia (g) | 26±1,5 | 28±1,5 |
| Soczewka optyczna |
Stała ostrość atermiczna: 4,9/9,1/13/19 mm
|
Stała ostrość atermiczna: 25 mm/35 mm
|
| Elementy migawki | Fakultatywny | |
| Wibracja | 5,35 g, losowe wibracje, 3-osiowe | |
| Uderzenie | Pół fali sinusoidalnej, 40 g/11 ms, kierunek uderzenia, oś X, 3 razy | 1500 g przy 0,4 ms |
| Poziom ochrony | IP67 (przednia soczewka) | |
| Możliwość dostosowania do środowiska | ||
| Temperatura pracy | -40 ℃ ~ + 70 ℃ | |
| Temperatura przechowywania | -45 ℃ ~ + 85 ℃ | |
| Wilgotność | 5%~95%, bez kondensacji | |
| Orzecznictwo | ROHS2.0/REACH | |
Zastosowania przemysłowe
Rdzeń kamery termowizyjnej iSE412 jest szeroko stosowany w systemach wizyjnych, straży pożarnej i ratownictwie, nadzorze bezpieczeństwa, obserwacjach zewnętrznych, systemach wizyjnych, elektronice użytkowej itp.
Zalety produktu
Zróżnicowane portfolio produktów
Szeroka gama formatów produktów, w tym detektory podczerwieni, rdzenie kamer i moduły, spełniające różne wymagania integracyjne.
Bogata różnorodność produktów
Wiele rozdzielczości matrycy, rozmiarów pikseli, pasm fal i kombinacji opcji obiektywów zapewnia większą elastyczność w różnorodnych zastosowaniach.
Znakomita wydajność
Wyraźny obraz, niewielkie rozmiary, niskie zużycie energii, wysoka czułość i duża niezawodność — zaprojektowane do działania w szerokim zakresie wyzwań środowiskowych.
Łatwa integracja
Wiele opcji interfejsu sprawia, że integracja jest prosta i umożliwia szybki rozwój w wielu obszarach zastosowań.
Często zadawane pytania
1. Opakowanie na poziomie wafla
Opakowania na poziomie wafla, znane również jako opakowania na poziomie wafla, stały się ważną częścią zaawansowanej technologii pakowania w przemyśle półprzewodników. Pakowanie na poziomie wafla (WLP) to proces pakowania wysokopróżniowego bezpośrednio na całej płytce MEMS, a następnie trasowania i cięcia w celu uzyskania pojedynczego detektora podczerwieni. Wykonuje większość lub wszystkie procedury pakowania i testowania bezpośrednio na płytce detektora podczerwieni przed pokrojeniem w kostkę. Jest to pakiet o ulepszonym rozmiarze chipa, który spełnia potrzeby małych rozmiarów, lekkości, przenośnego, podręcznego, niskiej ceny i wysokiej wydajności produkcji.
